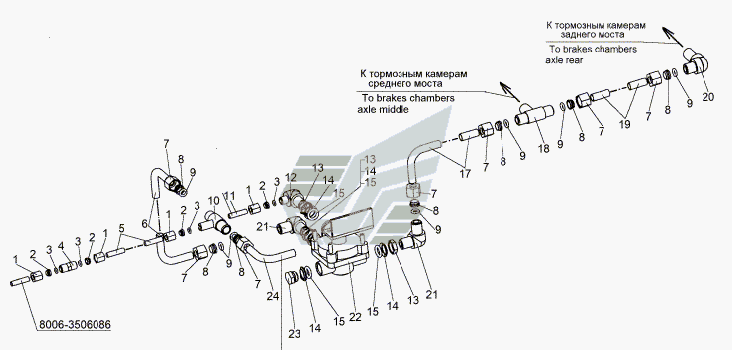

Встановлення прискорювального клапана заднього
100%
Назва деталі
Трубопровід L=5000 мм
Заводський номер
8006-3506086
Кількість на модель
№
Назва деталі
Накидна гайка
Заводський номер
405641
Кількість на модель
4
№
1
Назва деталі
Муфта
Заводський номер
379254
Кількість на модель
4
№
2
Назва деталі
Кільце
Заводський номер
0000-3506717
Кількість на модель
4
№
3
Назва деталі
Ніпель
Заводський номер
379002
Кількість на модель
1
№
4
Назва деталі
Трубопровід L=700 мм
Заводський номер
8006-3506084
Кількість на модель
1
№
5
Назва деталі
Трубопровід L=900 мм
Заводський номер
8006-3506235
Кількість на модель
1
№
6
Назва деталі
Накидна гайка
Заводський номер
405674
Кількість на модель
7
№
7
Назва деталі
Муфта
Заводський номер
379256
Кількість на модель
7
№
8
Назва деталі
Кільце
Заводський номер
0000-1602722
Кількість на модель
7
№
9
Назва деталі
Трійник
Заводський номер
403043
Кількість на модель
1
№
10
Назва деталі
Трубопровід L=2750 мм
Заводський номер
8006-3506148
Кількість на модель
1
№
11
Назва деталі
Кутник
Заводський номер
402741
Кількість на модель
1
№
12
Назва деталі
Гайка М22х1,5-6Н
Заводський номер
374939
Кількість на модель
3
№
13
Назва деталі
Диск
Заводський номер
376145
Кількість на модель
4
№
14
Назва деталі
Кільце
Заводський номер
0000-3515733
Кількість на модель
4
№
15
Назва деталі
Трубопровід L=750 мм
Заводський номер
8006-3506150
Кількість на модель
1
№
17
Назва деталі
Трійник
Заводський номер
401438
Кількість на модель
1
№
18
Назва деталі
Трубопровід L=1600 мм
Заводський номер
8006-3506152
Кількість на модель
1
№
19
Назва деталі
Кутник
Заводський номер
379755
Кількість на модель
1
№
20
Назва деталі
Кутник
Заводський номер
402776
Кількість на модель
2
№
21
Назва деталі
Прискорювальний клапан
Заводський номер
64221-3518010
Кількість на модель
1
№
22
Назва деталі
Пробка М22х1, 5-6g
Заводський номер
378609
Кількість на модель
1
№
23
Назва деталі
Трубопровід L=550 мм
Заводський номер
8006-3506080
Кількість на модель
1
№
24
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Трубопровід L=5000 мм | 8006-3506086 | |||||||
| 1 | Накидна гайка | 405641 | 4 | 4 | 1 | |||
| 2 | Муфта | 379254 | 4 | 4 | 2 | |||
| 3 | Кільце | 0000-3506717 | 4 | 4 | 3 | |||
| 4 | Ніпель | 379002 | 1 | 1 | 4 | |||
| 5 | Трубопровід L=700 мм | 8006-3506084 | 1 | 1 | 5 | |||
| 6 | Трубопровід L=900 мм | 8006-3506235 | 1 | 1 | 6 | |||
| 7 | Накидна гайка | 405674 | 7 | 7 | 7 | |||
| 8 | Муфта | 379256 | 7 | 7 | 8 | |||
| 9 | Кільце | 0000-1602722 | 7 | 7 | 9 | |||
| 10 | Трійник | 403043 | 1 | 1 | 10 | |||
| 11 | Трубопровід L=2750 мм | 8006-3506148 | 1 | 1 | 11 | |||
| 12 | Кутник | 402741 | 1 | 1 | 12 | |||
| 13 | Гайка М22х1,5-6Н | 374939 | 3 | 3 | 13 | |||
| 14 | Диск | 376145 | 4 | 4 | 14 | |||
| 15 | Кільце | 0000-3515733 | 4 | 4 | 15 | |||
| 17 | Трубопровід L=750 мм | 8006-3506150 | 1 | 1 | 17 | |||
| 18 | Трійник | 401438 | 1 | 1 | 18 | |||
| 19 | Трубопровід L=1600 мм | 8006-3506152 | 1 | 1 | 19 | |||
| 20 | Кутник | 379755 | 1 | 1 | 20 | |||
| 21 | Кутник | 402776 | 2 | 2 | 21 | |||
| 22 | Прискорювальний клапан | 64221-3518010 | 1 | 1 | 22 | |||
| 23 | Пробка М22х1, 5-6g | 378609 | 1 | 1 | 23 | |||
| 24 | Трубопровід L=550 мм | 8006-3506080 | 1 | 1 | 24 |
