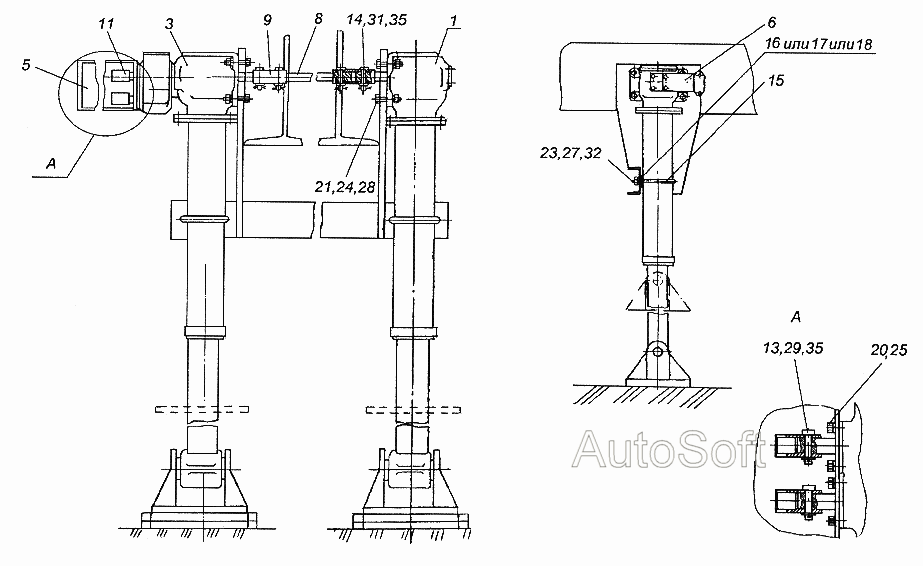

Встановлення опорних пристроїв 9334-2720001 (для модифікацій із двосхилою шинуванням), 9334-2720001-01 (для модифікацій з односхилою шинуванням)
100%
Назва деталі
Опорний пристрій лівий
Заводський номер
96741-2720035
Кількість на модель
1
№
1
Назва деталі
Опорний пристрій лівий
Заводський номер
96741-2720035-01
Кількість на модель
1
№
1
Назва деталі
Правий опорний пристрій
Заводський номер
96741-2720036
Кількість на модель
1
№
3
Назва деталі
Правий опорний пристрій
Заводський номер
96741-2720036-01
Кількість на модель
1
№
3
Назва деталі
Кронштейн у зборі
Заводський номер
96741-2720020
Кількість на модель
1
№
5
Назва деталі
Кронштейн
Заводський номер
96741-2720025
Кількість на модель
1
№
6
Назва деталі
Вал
Заводський номер
96741-2720028
Кількість на модель
1
№
8
Назва деталі
Муфта
Заводський номер
9674-2720040
Кількість на модель
2
№
9
Назва деталі
З'єднувальна муфта
Заводський номер
9674-2720044
Кількість на модель
2
№
11
Назва деталі
Палець
Заводський номер
9674-2720045
Кількість на модель
2
№
13
Назва деталі
Палець
Заводський номер
9674-2720052
Кількість на модель
4
№
14
Назва деталі
Драбина
Заводський номер
96741-2720065
Кількість на модель
2
№
15
Назва деталі
Пластина
Заводський номер
96741-2720070
Кількість на модель
№
16
Назва деталі
Пластина
Заводський номер
96741-2720071
Кількість на модель
№
17
Назва деталі
Пластина
Заводський номер
96741-2720072
Кількість на модель
№
18
Назва деталі
Болт M16x1,5-6gx80
Заводський номер
1/12541/21
Кількість на модель
8
№
21
Назва деталі
Гайка М14х1,5-6Н
Заводський номер
1/21640/11
Кількість на модель
4
№
23
Назва деталі
Гайка М16х1,5-6Н
Заводський номер
1/21641/11
Кількість на модель
8
№
24
Назва деталі
Пружинна шайба
Заводський номер
1/05171/71
Кількість на модель
4
№
27
Назва деталі
Пружинна шайба
Заводський номер
1/05172/71
Кількість на модель
8
№
28
Назва деталі
Плоска шайба 10,6х18х2
Заводський номер
1/26386/01
Кількість на модель
4
№
31
Назва деталі
Плоска шайба 14,8х26х3
Заводський номер
1/05201/01
Кількість на модель
4
№
32
Назва деталі
Роз'ємний шплінт 3х20
Заводський номер
1/07964/01
Кількість на модель
6
№
35
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Опорний пристрій лівий | 96741-2720035 | 1 | 1 | 1 | |||
| 1 | Опорний пристрій лівий | 96741-2720035-01 | 1 | 1 | 1 | |||
| 3 | Правий опорний пристрій | 96741-2720036 | 1 | 1 | 3 | |||
| 3 | Правий опорний пристрій | 96741-2720036-01 | 1 | 1 | 3 | |||
| 5 | Кронштейн у зборі | 96741-2720020 | 1 | 1 | 5 | |||
| 6 | Кронштейн | 96741-2720025 | 1 | 1 | 6 | |||
| 8 | Вал | 96741-2720028 | 1 | 1 | 8 | |||
| 9 | Муфта | 9674-2720040 | 2 | 2 | 9 | |||
| 11 | З'єднувальна муфта | 9674-2720044 | 2 | 2 | 11 | |||
| 13 | Палець | 9674-2720045 | 2 | 2 | 13 | |||
| 14 | Палець | 9674-2720052 | 4 | 4 | 14 | |||
| 15 | Драбина | 96741-2720065 | 2 | 2 | 15 | |||
| 16 | Пластина | 96741-2720070 | 16 | |||||
| 17 | Пластина | 96741-2720071 | 17 | |||||
| 18 | Пластина | 96741-2720072 | 18 | |||||
| 21 | Болт M16x1,5-6gx80 | 1/12541/21 | 8 | 8 | 21 | |||
| 23 | Гайка М14х1,5-6Н | 1/21640/11 | 4 | 4 | 23 | |||
| 24 | Гайка М16х1,5-6Н | 1/21641/11 | 8 | 8 | 24 | |||
| 27 | Пружинна шайба | 1/05171/71 | 4 | 4 | 27 | |||
| 28 | Пружинна шайба | 1/05172/71 | 8 | 8 | 28 | |||
| 31 | Плоска шайба 10,6х18х2 | 1/26386/01 | 4 | 4 | 31 | |||
| 32 | Плоска шайба 14,8х26х3 | 1/05201/01 | 4 | 4 | 32 | |||
| 35 | Роз'ємний шплінт 3х20 | 1/07964/01 | 6 | 6 | 35 |
