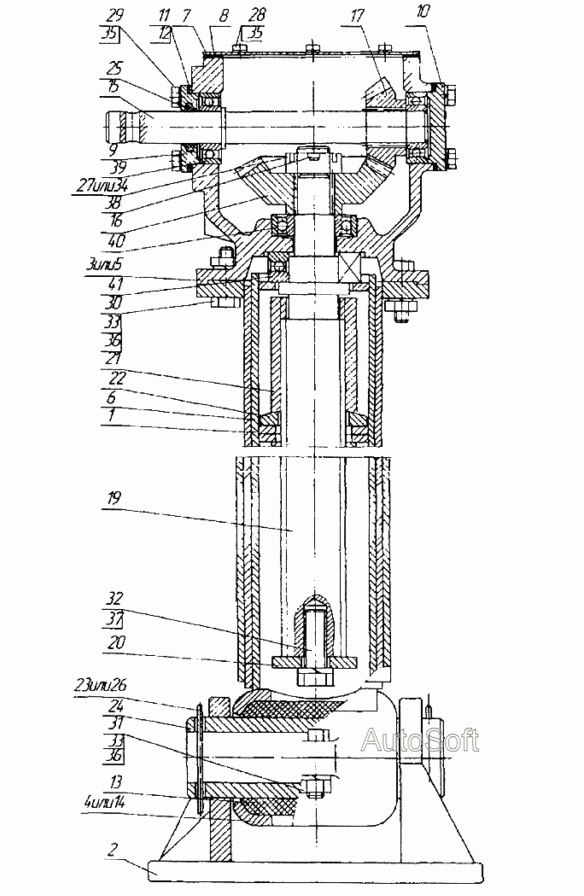

Опорний пристрій лівий 96741-2720035, 96741-2720035-01
100%
Назва деталі
Корпус опори
Заводський номер
96741-2720012
Кількість на модель
1
№
1
Назва деталі
Корпус опори
Заводський номер
96741-2720012-01
Кількість на модель
1
№
1
Назва деталі
Башмак опорного пристрою
Заводський номер
96741-2722010
Кількість на модель
1
№
2
Назва деталі
Картер
Заводський номер
96741-2720077-01
Кількість на модель
1
№
3
Назва деталі
Опора стійки
Заводський номер
96741-2723027-01
Кількість на модель
1
№
4
Назва деталі
Картер натомість
Заводський номер
96741-2720077
Кількість на модель
1
№
5
Назва деталі
Стійка опорного пристрою
Заводський номер
96741-2723150
Кількість на модель
1
№
6
Назва деталі
Стійка опорного пристрою
Заводський номер
96741-2723150-01
Кількість на модель
1
№
6
Назва деталі
Прокладка кришки
Заводський номер
96741-2720081
Кількість на модель
1
№
7
Назва деталі
Кришка картера
Заводський номер
96741-2720082
Кількість на модель
1
№
8
Назва деталі
Кришка підшипника
Заводський номер
96741-2720130
Кількість на модель
1
№
9
Назва деталі
Кришка підшипника
Заводський номер
96741-2720135
Кількість на модель
1
№
10
Назва деталі
Регулювальна прокладка
Заводський номер
96741-2720142
Кількість на модель
8
№
11
Назва деталі
Регулювальна прокладка
Заводський номер
96741-2720143
Кількість на модель
8
№
12
Назва деталі
Подушка
Заводський номер
96741-2722034
Кількість на модель
2
№
13
Назва деталі
Опора стійки
Заводський номер
96741-2723027
Кількість на модель
1
№
14
Назва деталі
Вал опорного пристрою
Заводський номер
96741-2723029
Кількість на модель
1
№
15
Назва деталі
Шестерня
Заводський номер
96741-2723050
Кількість на модель
1
№
16
Назва деталі
Шестерня
Заводський номер
96741-2723051
Кількість на модель
1
№
17
Назва деталі
Опора
Заводський номер
96741-2723084
Кількість на модель
1
№
18
Назва деталі
Гвинт
Заводський номер
96741-2723112-01
Кількість на модель
1
№
19
Назва деталі
Гвинт
Заводський номер
96741-2723112
Кількість на модель
1
№
19
Назва деталі
Обмежувач
Заводський номер
96741-2723116
Кількість на модель
1
№
20
Назва деталі
Гайка для гвинта
Заводський номер
96741-2723118
Кількість на модель
1
№
21
Назва деталі
Сферична опорна шайба
Заводський номер
96741-27236163
Кількість на модель
1
№
22
Назва деталі
Шплінт додатковий
Заводський номер
96741-2723171
Кількість на модель
2
№
23
Назва деталі
Ось
Заводський номер
96741-2723172
Кількість на модель
1
№
24
Назва деталі
Сальник
Заводський номер
96741-2723175
Кількість на модель
1
№
25
Назва деталі
Дріт III — 6,0 ГОСТ 9389-75 L=110+/-2 мм
Заводський номер
96741-2723177
Кількість на модель
1
№
26
Назва деталі
Низька гайка
Заводський номер
96741-2723180
Кількість на модель
1
№
27
Назва деталі
Болт M12x1,25-6gx40
Заводський номер
1/55406/21
Кількість на модель
6
№
30
Назва деталі
Болт TEM12x1,256gx50
Заводський номер
1/55408/21
Кількість на модель
2
№
31
Назва деталі
Фланцевий болт М14х1,5-6gх40
Заводський номер
853063
Кількість на модель
1
№
32
Назва деталі
Гайка М12х1,25-6Н
Заводський номер
1/61015/11
Кількість на модель
8
№
33
Назва деталі
Гайка ЕкМ24х1,5-6Н
Заводський номер
853514-П29
Кількість на модель
1
№
34
Назва деталі
Пружинна шайба
Заводський номер
1/05170/70
Кількість на модель
8
№
36
Назва деталі
Пружинна шайба
Заводський номер
1/05171/70
Кількість на модель
1
№
37
Назва деталі
Роз'ємний шплінт 4х40
Заводський номер
1/07338/01
Кількість на модель
1
№
38
Назва деталі
Радіальний підшипник 8338-75 ГОСТ205
Заводський номер
205 ГОСТ8338-75
Кількість на модель
2
№
39
Назва деталі
Радіальний підшипник 8338-75 ГОСТ206
Заводський номер
206 ГОСТ8338-75
Кількість на модель
1
№
40
Назва деталі
Упорний підшипник ГОСТ 23526-79
Заводський номер
8307
Кількість на модель
1
№
41
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус опори | 96741-2720012 | 1 | 1 | 1 | |||
| 1 | Корпус опори | 96741-2720012-01 | 1 | 1 | 1 | |||
| 2 | Башмак опорного пристрою | 96741-2722010 | 1 | 1 | 2 | |||
| 3 | Картер | 96741-2720077-01 | 1 | 1 | 3 | |||
| 4 | Опора стійки | 96741-2723027-01 | 1 | 1 | 4 | |||
| 5 | Картер натомість | 96741-2720077 | 1 | 1 | 5 | |||
| 6 | Стійка опорного пристрою | 96741-2723150 | 1 | 1 | 6 | |||
| 6 | Стійка опорного пристрою | 96741-2723150-01 | 1 | 1 | 6 | |||
| 7 | Прокладка кришки | 96741-2720081 | 1 | 1 | 7 | |||
| 8 | Кришка картера | 96741-2720082 | 1 | 1 | 8 | |||
| 9 | Кришка підшипника | 96741-2720130 | 1 | 1 | 9 | |||
| 10 | Кришка підшипника | 96741-2720135 | 1 | 1 | 10 | |||
| 11 | Регулювальна прокладка | 96741-2720142 | 8 | 8 | 11 | |||
| 12 | Регулювальна прокладка | 96741-2720143 | 8 | 8 | 12 | |||
| 13 | Подушка | 96741-2722034 | 2 | 2 | 13 | |||
| 14 | Опора стійки | 96741-2723027 | 1 | 1 | 14 | |||
| 15 | Вал опорного пристрою | 96741-2723029 | 1 | 1 | 15 | |||
| 16 | Шестерня | 96741-2723050 | 1 | 1 | 16 | |||
| 17 | Шестерня | 96741-2723051 | 1 | 1 | 17 | |||
| 18 | Опора | 96741-2723084 | 1 | 1 | 18 | |||
| 19 | Гвинт | 96741-2723112-01 | 1 | 1 | 19 | |||
| 19 | Гвинт | 96741-2723112 | 1 | 1 | 19 | |||
| 20 | Обмежувач | 96741-2723116 | 1 | 1 | 20 | |||
| 21 | Гайка для гвинта | 96741-2723118 | 1 | 1 | 21 | |||
| 22 | Сферична опорна шайба | 96741-27236163 | 1 | 1 | 22 | |||
| 23 | Шплінт додатковий | 96741-2723171 | 2 | 2 | 23 | |||
| 24 | Ось | 96741-2723172 | 1 | 1 | 24 | |||
| 25 | Сальник | 96741-2723175 | 1 | 1 | 25 | |||
| 26 | Дріт III — 6,0 ГОСТ 9389-75 L=110+/-2 мм | 96741-2723177 | 1 | 1 | 26 | |||
| 27 | Низька гайка | 96741-2723180 | 1 | 1 | 27 | |||
| 30 | Болт M12x1,25-6gx40 | 1/55406/21 | 6 | 6 | 30 | |||
| 31 | Болт TEM12x1,256gx50 | 1/55408/21 | 2 | 2 | 31 | |||
| 32 | Фланцевий болт М14х1,5-6gх40 | 853063 | 1 | 1 | 32 | |||
| 33 | Гайка М12х1,25-6Н | 1/61015/11 | 8 | 8 | 33 | |||
| 34 | Гайка ЕкМ24х1,5-6Н | 853514-П29 | 1 | 1 | 34 | |||
| 36 | Пружинна шайба | 1/05170/70 | 8 | 8 | 36 | |||
| 37 | Пружинна шайба | 1/05171/70 | 1 | 1 | 37 | |||
| 38 | Роз'ємний шплінт 4х40 | 1/07338/01 | 1 | 1 | 38 | |||
| 39 | Радіальний підшипник 8338-75 ГОСТ205 | 205 ГОСТ8338-75 | 2 | 2 | 39 | |||
| 40 | Радіальний підшипник 8338-75 ГОСТ206 | 206 ГОСТ8338-75 | 1 | 1 | 40 | |||
| 41 | Упорний підшипник ГОСТ 23526-79 | 8307 | 1 | 1 | 41 |
