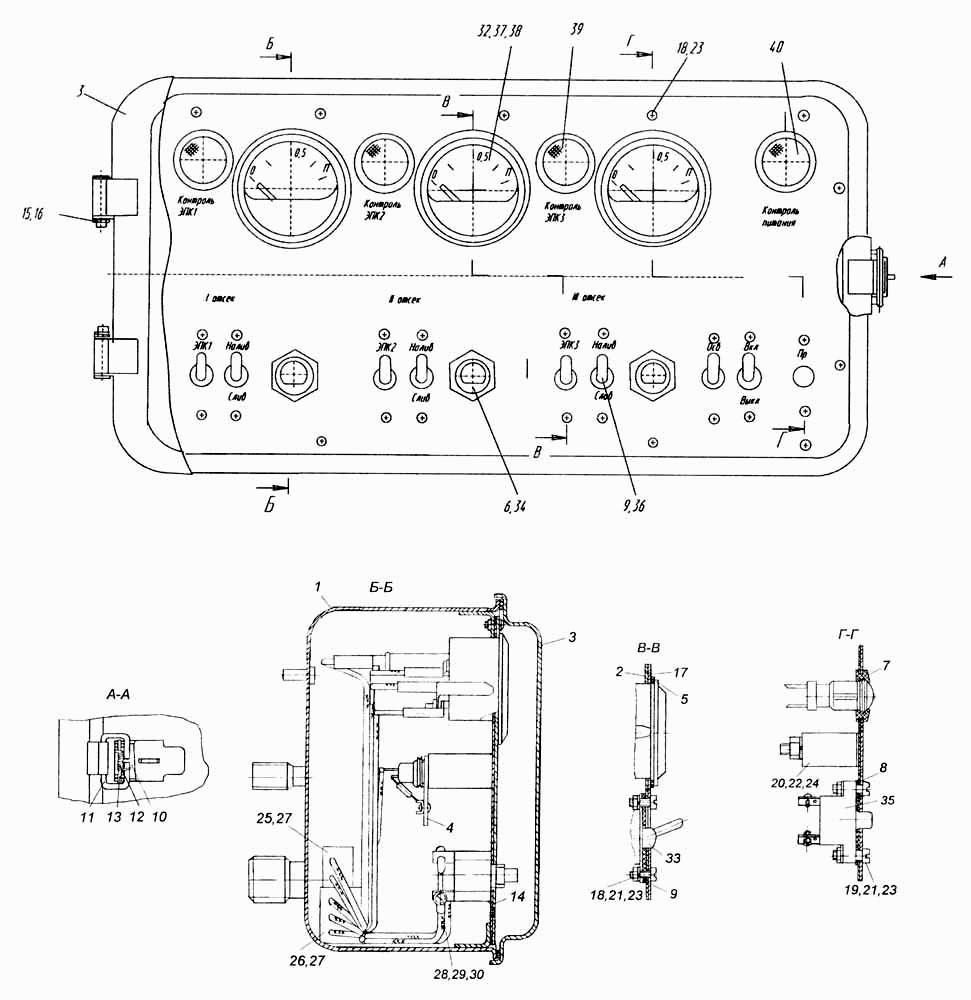

Панель приладів
100%
Назва деталі
Корпус
Заводський номер
9693-3718410
Кількість на модель
1
№
1
Назва деталі
__NT__0__ Панель у зборі
Заводський номер
9693-3718417
Кількість на модель
1
№
2
Назва деталі
Кришка
Заводський номер
9693-3718421
Кількість на модель
1
№
3
Назва деталі
Монтажна плата
Заводський номер
96741-3718315
Кількість на модель
3
№
4
Назва деталі
Прокладка
Заводський номер
9674-3718237
Кількість на модель
3
№
5
Назва деталі
Прокладка
Заводський номер
9674-3718238
Кількість на модель
3
№
6
Назва деталі
Прокладка
Заводський номер
9674-3718243
Кількість на модель
4
№
7
Назва деталі
Прокладка
Заводський номер
9674-3718244
Кількість на модель
1
№
8
Назва деталі
Прокладка
Заводський номер
9674-3718245
Кількість на модель
8
№
9
Назва деталі
Важіль
Заводський номер
9674-3718251
Кількість на модель
1
№
10
Назва деталі
Скоба
Заводський номер
9674-3718252
Кількість на модель
1
№
11
Назва деталі
Пружина
Заводський номер
9674-3718253
Кількість на модель
1
№
12
Назва деталі
Ось (Дріт 2,0-ОС ГОСТ 3282-74)
Заводський номер
9674-3718254
Кількість на модель
1
№
13
Назва деталі
Прокладка
Заводський номер
9693-3718413
Кількість на модель
1
№
14
Назва деталі
Замкова шайба
Заводський номер
9674-3718256
Кількість на модель
2
№
15
Назва деталі
Ось
Заводський номер
9674-3718257
Кількість на модель
2
№
16
Назва деталі
Фальшпанель
Заводський номер
9693-3718419
Кількість на модель
1
№
17
Назва деталі
Гвинт ТС з хрестоподібним шліцом М4-6g10530х10
Заводський номер
1/32719/01
Кількість на модель
32
№
18
Назва деталі
Гвинт
Заводський номер
1/32724/01
Кількість на модель
2
№
19
Назва деталі
гвинт
Заводський номер
1/09021/21
Кількість на модель
2
№
20
Назва деталі
Гайка
Заводський номер
1/07940/11
Кількість на модель
18
№
21
Назва деталі
Пружинна шайба
Заводський номер
1/11953/70
Кількість на модель
34
№
23
Назва деталі
Штирьова колодка 02-6,3-04 ОСТ 37,003,032 88
Заводський номер
Колодка штыревая 02-6,3-04 ОСТ 37,003,032 88
Кількість на модель
1
№
25
Назва деталі
Штирьова колодка 02-6, 3-06 ОСТ8837.003.032
Заводський номер
Колодка штыревая 02-6,3-06 ОСТ37.003.032 88
Кількість на модель
2
№
26
Назва деталі
Штир
Заводський номер
03-6,3-12
Кількість на модель
15
№
27
Назва деталі
Гніздо 02, 6
Заводський номер
Гнездо 02 6,3-12
Кількість на модель
23
№
28
Назва деталі
Наконечник діаметром 4, 2
Заводський номер
Наконечник диам. 4,2
Кількість на модель
26
№
29
Назва деталі
Наконечник діаметром 5, 5
Заводський номер
Наконечник диам. 5,5
Кількість на модель
6
№
30
Назва деталі
Наконечник діаметром 6, 5
Заводський номер
Наконечник диам. 6,5
Кількість на модель
2
№
31
Назва деталі
Лампа А- 24-1 ГОСТ __NT__2__2023.1-88
Заводський номер
Лампа А-24-1 ГОСТ 2023.1-88
Кількість на модель
6
№
32
Назва деталі
Вимикач 37.003.1079-81 ТУ__NT__2__46.3710
Заводський номер
Выключатель 46.3710 ТУ 37.003.1079-81
Кількість на модель
5
№
33
Назва деталі
Кнопка управління схемою сигналізації ВК37.003.402-73 ТУ__NT__2__322
Заводський номер
Кнопка контроля схемы сигнализации ВК322 ТУ37.003.402-73
Кількість на модель
3
№
34
Назва деталі
Запобіжник Пр37.003.008-80 ТУ__NT__2__310
Заводський номер
Предохранитель Пр310 ТУ37.003.008-80
Кількість на модель
1
№
35
Назва деталі
Перемикач 37.003.1079-81 ТУ__NT__2__51.3709
Заводський номер
Переключатель 51.3709 ТУ37.003.1079-81
Кількість на модель
3
№
36
Назва деталі
Індикатор рівня палива УБ 37.003.614-79 ТУ__NT__2__170
Заводський номер
Указатель уровня топлива УБ 170ТУ37.003.614-79
Кількість на модель
3
№
37
Назва деталі
Патрон ЛВ 211-329 ТУ__NT__2__37.458.063-90
Заводський номер
Патрон ЛВ 211-329 ТУ37.458.063-90
Кількість на модель
6
№
38
Назва деталі
Ліхтар контрольної лампи ТУ37.003.293-72123.3803
Заводський номер
Фонарь контрольной лампы 123.3803 ТУ37.003.293-72
Кількість на модель
3
№
39
Назва деталі
Ліхтар контрольної лампи ТУ37.003.293-72124.3803
Заводський номер
Фонарь контрольной лампы 124.3803 ТУ37.003.293-72
Кількість на модель
1
№
40
Назва деталі
Провід ПГВА -0,75 ТУ 16-К81-01-87 L=(10.1+/-0,1) m
Заводський номер
Провод ПГВА -0,75 ТУ 16-К81-01-87 L=(10.1+/-0,1) m
Кількість на модель
№
41
Назва деталі
Трубка 3,31 ТВ40,4. біла Вищого сорту ГОСТ 19034-82 L=(6.3+/-0.1)м
Заводський номер
Трубка 3,31 ТВ40,4. белая Высшего сорта ГОСТ 19034-82 L=(6.3+/-0.1)m
Кількість на модель
№
42
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус | 9693-3718410 | 1 | 1 | 1 | |||
| 2 | __NT__0__ Панель у зборі | 9693-3718417 | 1 | 1 | 2 | |||
| 3 | Кришка | 9693-3718421 | 1 | 1 | 3 | |||
| 4 | Монтажна плата | 96741-3718315 | 3 | 3 | 4 | |||
| 5 | Прокладка | 9674-3718237 | 3 | 3 | 5 | |||
| 6 | Прокладка | 9674-3718238 | 3 | 3 | 6 | |||
| 7 | Прокладка | 9674-3718243 | 4 | 4 | 7 | |||
| 8 | Прокладка | 9674-3718244 | 1 | 1 | 8 | |||
| 9 | Прокладка | 9674-3718245 | 8 | 8 | 9 | |||
| 10 | Важіль | 9674-3718251 | 1 | 1 | 10 | |||
| 11 | Скоба | 9674-3718252 | 1 | 1 | 11 | |||
| 12 | Пружина | 9674-3718253 | 1 | 1 | 12 | |||
| 13 | Ось (Дріт 2,0-ОС ГОСТ 3282-74) | 9674-3718254 | 1 | 1 | 13 | |||
| 14 | Прокладка | 9693-3718413 | 1 | 1 | 14 | |||
| 15 | Замкова шайба | 9674-3718256 | 2 | 2 | 15 | |||
| 16 | Ось | 9674-3718257 | 2 | 2 | 16 | |||
| 17 | Фальшпанель | 9693-3718419 | 1 | 1 | 17 | |||
| 18 | Гвинт ТС з хрестоподібним шліцом М4-6g10530х10 | 1/32719/01 | 32 | 32 | 18 | |||
| 19 | Гвинт | 1/32724/01 | 2 | 2 | 19 | |||
| 20 | гвинт | 1/09021/21 | 2 | 2 | 20 | |||
| 21 | Гайка | 1/07940/11 | 18 | 18 | 21 | |||
| 23 | Пружинна шайба | 1/11953/70 | 34 | 34 | 23 | |||
| 25 | Штирьова колодка 02-6,3-04 ОСТ 37,003,032 88 | Колодка штыревая 02-6,3-04 ОСТ 37,003,032 88 | 1 | 1 | 25 | |||
| 26 | Штирьова колодка 02-6, 3-06 ОСТ8837.003.032 | Колодка штыревая 02-6,3-06 ОСТ37.003.032 88 | 2 | 2 | 26 | |||
| 27 | Штир | 03-6,3-12 | 15 | 15 | 27 | |||
| 28 | Гніздо 02, 6 | Гнездо 02 6,3-12 | 23 | 23 | 28 | |||
| 29 | Наконечник діаметром 4, 2 | Наконечник диам. 4,2 | 26 | 26 | 29 | |||
| 30 | Наконечник діаметром 5, 5 | Наконечник диам. 5,5 | 6 | 6 | 30 | |||
| 31 | Наконечник діаметром 6, 5 | Наконечник диам. 6,5 | 2 | 2 | 31 | |||
| 32 | Лампа А- 24-1 ГОСТ __NT__2__2023.1-88 | Лампа А-24-1 ГОСТ 2023.1-88 | 6 | 6 | 32 | |||
| 33 | Вимикач 37.003.1079-81 ТУ__NT__2__46.3710 | Выключатель 46.3710 ТУ 37.003.1079-81 | 5 | 5 | 33 | |||
| 34 | Кнопка управління схемою сигналізації ВК37.003.402-73 ТУ__NT__2__322 | Кнопка контроля схемы сигнализации ВК322 ТУ37.003.402-73 | 3 | 3 | 34 | |||
| 35 | Запобіжник Пр37.003.008-80 ТУ__NT__2__310 | Предохранитель Пр310 ТУ37.003.008-80 | 1 | 1 | 35 | |||
| 36 | Перемикач 37.003.1079-81 ТУ__NT__2__51.3709 | Переключатель 51.3709 ТУ37.003.1079-81 | 3 | 3 | 36 | |||
| 37 | Індикатор рівня палива УБ 37.003.614-79 ТУ__NT__2__170 | Указатель уровня топлива УБ 170ТУ37.003.614-79 | 3 | 3 | 37 | |||
| 38 | Патрон ЛВ 211-329 ТУ__NT__2__37.458.063-90 | Патрон ЛВ 211-329 ТУ37.458.063-90 | 6 | 6 | 38 | |||
| 39 | Ліхтар контрольної лампи ТУ37.003.293-72123.3803 | Фонарь контрольной лампы 123.3803 ТУ37.003.293-72 | 3 | 3 | 39 | |||
| 40 | Ліхтар контрольної лампи ТУ37.003.293-72124.3803 | Фонарь контрольной лампы 124.3803 ТУ37.003.293-72 | 1 | 1 | 40 | |||
| 41 | Провід ПГВА -0,75 ТУ 16-К81-01-87 L=(10.1+/-0,1) m | Провод ПГВА -0,75 ТУ 16-К81-01-87 L=(10.1+/-0,1) m | 41 | |||||
| 42 | Трубка 3,31 ТВ40,4. біла Вищого сорту ГОСТ 19034-82 L=(6.3+/-0.1)м | Трубка 3,31 ТВ40,4. белая Высшего сорта ГОСТ 19034-82 L=(6.3+/-0.1)m | 42 |
