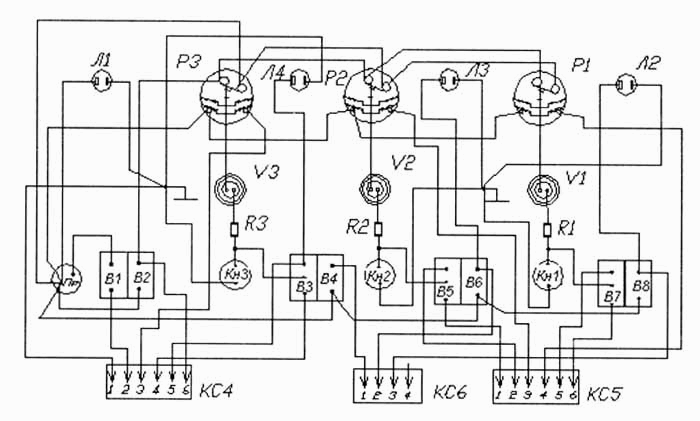

__NT__0__ Панель приладів (електрична схема)
100%
Назва деталі
Вимикачі ЕПК
Заводський номер
В4, В6, В8
Кількість на модель
3
№
Назва деталі
Тиристори
Заводський номер
V1, V2, V3
Кількість на модель
3
№
Назва деталі
Резистори
Заводський номер
R1, R2, R3
Кількість на модель
3
№
Назва деталі
Запобіжник __NT__0__
Заводський номер
Пр
Кількість на модель
1
№
Назва деталі
Перемикачі режиму роботи («Наповнення-Зливання»)
Заводський номер
В3, В5, В7
Кількість на модель
3
№
Назва деталі
Контрольні лампи ЕПК
Заводський номер
Л2, Л3, Л4
Кількість на модель
3
№
Назва деталі
Контрольна лампа живлення
Заводський номер
Л1
Кількість на модель
1
№
Назва деталі
Гніздова колодка 02-6.3-06 ОСТ 37.003.032-88
Заводський номер
КС4, КС5
Кількість на модель
3
№
Назва деталі
Кнопки керування
Заводський номер
Кн1, Кн2, Кн3
Кількість на модель
3
№
Назва деталі
Маніпулятор ДУЮ 5.082.001
Заводський номер
В1
Кількість на модель
1
№
Назва деталі
Датчик тахометра 38005215 001
Заводський номер
В2
Кількість на модель
1
№
Назва деталі
Показники рівня
Заводський номер
Р1, Р2, Р3
Кількість на модель
3
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Вимикачі ЕПК | В4, В6, В8 | 3 | 3 | |||||
| Тиристори | V1, V2, V3 | 3 | 3 | |||||
| Резистори | R1, R2, R3 | 3 | 3 | |||||
| Запобіжник __NT__0__ | Пр | 1 | 1 | |||||
| Перемикачі режиму роботи («Наповнення-Зливання») | В3, В5, В7 | 3 | 3 | |||||
| Контрольні лампи ЕПК | Л2, Л3, Л4 | 3 | 3 | |||||
| Контрольна лампа живлення | Л1 | 1 | 1 | |||||
| Гніздова колодка 02-6.3-06 ОСТ 37.003.032-88 | КС4, КС5 | 3 | 3 | |||||
| Кнопки керування | Кн1, Кн2, Кн3 | 3 | 3 | |||||
| Маніпулятор ДУЮ 5.082.001 | В1 | 1 | 1 | |||||
| Датчик тахометра 38005215 001 | В2 | 1 | 1 | |||||
| Показники рівня | Р1, Р2, Р3 | 3 | 3 |
