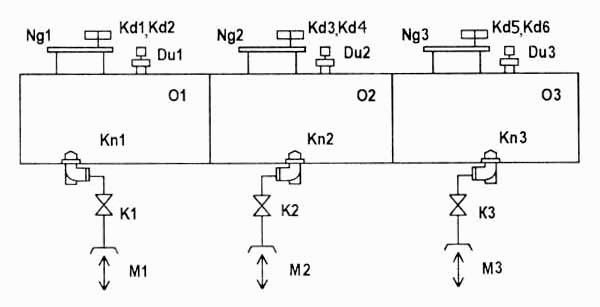

Гідравлічна схема технологічного обладнання ППЦ з трьома відсіками без насоса
100%
Назва деталі
Датчики рівня
Заводський номер
Du1, Du2, Du3
Кількість на модель
3
№
Назва деталі
Затвори
Заводський номер
К1, К2, К3
Кількість на модель
3
№
Назва деталі
Дихальні клапани
Заводський номер
Кd1, Кd2, Кd3, Кd4, Кd5, Кd6
Кількість на модель
6
№
Назва деталі
Нижні клапани
Заводський номер
Кn, Кn2, Кn3
Кількість на модель
3
№
Назва деталі
Муфти
Заводський номер
М1,М2, М3
Кількість на модель
3
№
Назва деталі
Наливні горловини
Заводський номер
Ng1, Ng2, Ng3
Кількість на модель
3
№
Назва деталі
Відсіки цистерни
Заводський номер
О1, О2, О3
Кількість на модель
3
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Датчики рівня | Du1, Du2, Du3 | 3 | 3 | |||||
| Затвори | К1, К2, К3 | 3 | 3 | |||||
| Дихальні клапани | Кd1, Кd2, Кd3, Кd4, Кd5, Кd6 | 6 | 6 | |||||
| Нижні клапани | Кn, Кn2, Кn3 | 3 | 3 | |||||
| Муфти | М1,М2, М3 | 3 | 3 | |||||
| Наливні горловини | Ng1, Ng2, Ng3 | 3 | 3 | |||||
| Відсіки цистерни | О1, О2, О3 | 3 | 3 |
