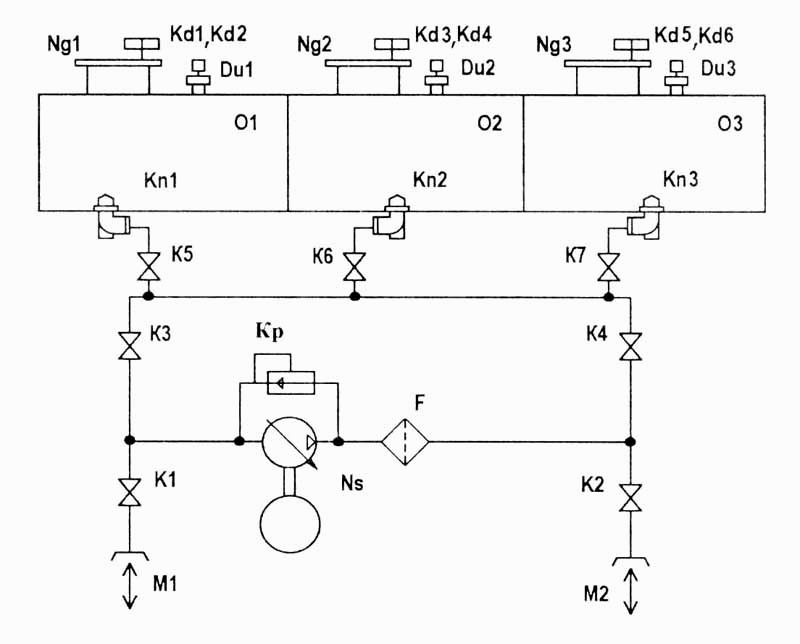

Гідравлічна схема роботи технологічного обладнання ППЦ з трьома відсіками та насосом
100%
Назва деталі
Датчики рівня
Заводський номер
Du1, Du2, Du3
Кількість на модель
3
№
Назва деталі
Відсіки цистерни
Заводський номер
01,02,03
Кількість на модель
3
№
Назва деталі
Паливний насос
Заводський номер
Ns
Кількість на модель
1
№
Назва деталі
Наливні горловини
Заводський номер
Ng1,Ng2,Ng3
Кількість на модель
3
№
Назва деталі
Муфти
Заводський номер
М1,М2
Кількість на модель
2
№
Назва деталі
Нижні клапани
Заводський номер
Кn, Кn2, Кn3
Кількість на модель
3
№
Назва деталі
Дихальні клапани
Заводський номер
Кd1, Кd2, Кd3, Кd4 ,Кd5, Кd6
Кількість на модель
6
№
Назва деталі
Запобіжний клапан
Заводський номер
Кр
Кількість на модель
1
№
Назва деталі
Затвори
Заводський номер
К1, К2, К3, К4, К5, К6, К7
Кількість на модель
7
№
Назва деталі
Фільтр
Заводський номер
F
Кількість на модель
1
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Датчики рівня | Du1, Du2, Du3 | 3 | 3 | |||||
| Відсіки цистерни | 01,02,03 | 3 | 3 | |||||
| Паливний насос | Ns | 1 | 1 | |||||
| Наливні горловини | Ng1,Ng2,Ng3 | 3 | 3 | |||||
| Муфти | М1,М2 | 2 | 2 | |||||
| Нижні клапани | Кn, Кn2, Кn3 | 3 | 3 | |||||
| Дихальні клапани | Кd1, Кd2, Кd3, Кd4 ,Кd5, Кd6 | 6 | 6 | |||||
| Запобіжний клапан | Кр | 1 | 1 | |||||
| Затвори | К1, К2, К3, К4, К5, К6, К7 | 7 | 7 | |||||
| Фільтр | F | 1 | 1 |
