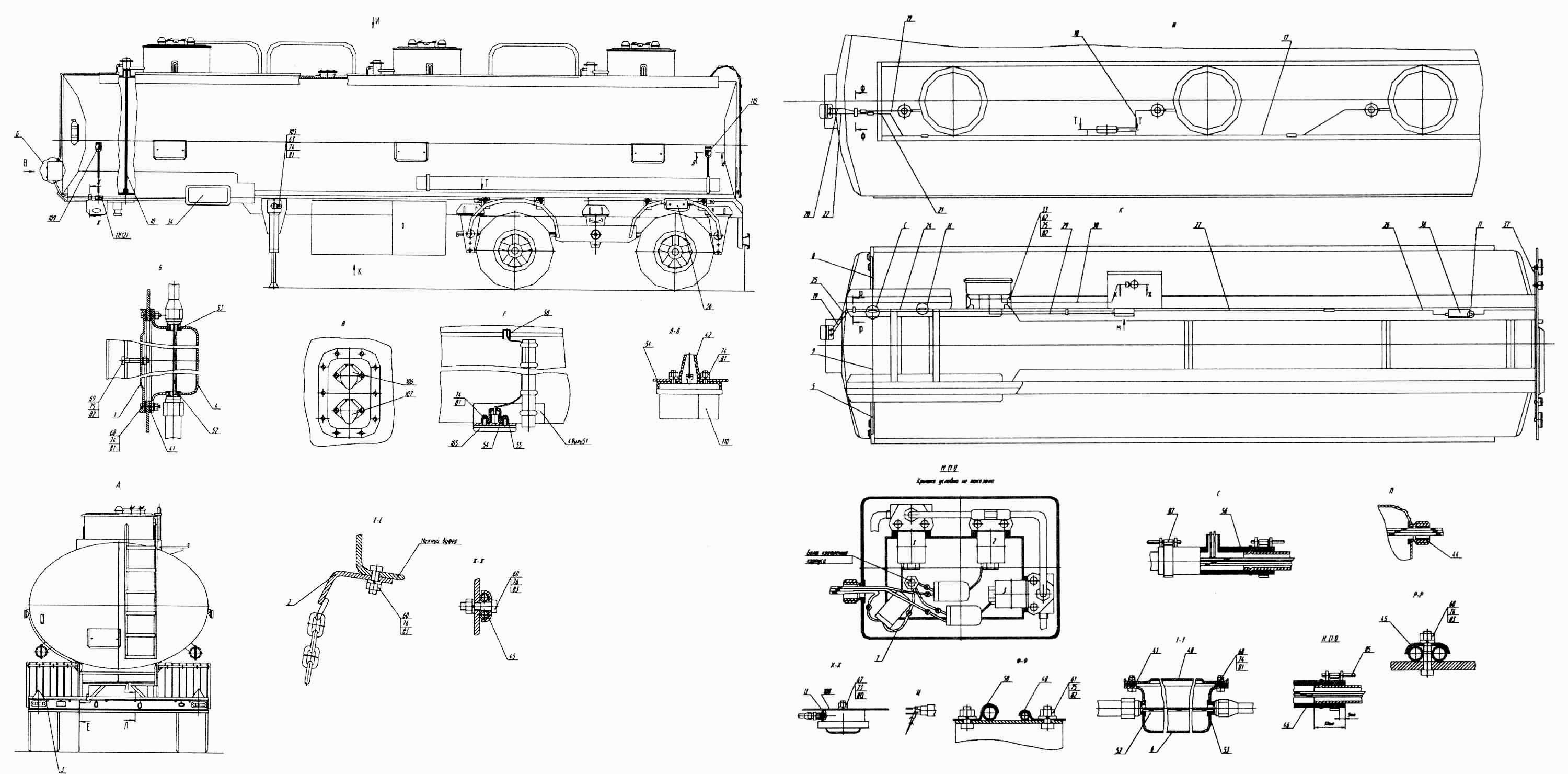

Монтаж електрообладнання
100%
Назва деталі
Кришка
Заводський номер
9674-3700071-01
Кількість на модель
1
№
1
Назва деталі
Ланцюг заземлення
Заводський номер
9674-3720010
Кількість на модель
1
№
2
Назва деталі
Встановлення задніх ліхтарів
Заводський номер
96741-3716010
Кількість на модель
1
№
3
Назва деталі
Корпус
Заводський номер
96741-3719018
Кількість на модель
1
№
4
Назва деталі
__NT__0__ Встановлення переднього ліхтаря
Заводський номер
9693-3717020
Кількість на модель
2
№
5
Назва деталі
Розподільна коробка
Заводський номер
96742-3719022
Кількість на модель
1
№
6
Назва деталі
Провід маси
Заводський номер
96742-3724036
Кількість на модель
3
№
7
Назва деталі
Джгут переднього ліхтаря лівого
Заводський номер
96742-3724060
Кількість на модель
1
№
8
Назва деталі
Джгут переднього ліхтаря правого
Заводський номер
96742-3724062
Кількість на модель
1
№
9
Назва деталі
Встановлення датчика рівня
Заводський номер
96742-3827010
Кількість на модель
3
№
10
Назва деталі
__NT__0__ Встановлення бічного ліхтаря
Заводський номер
9693-3731030
Кількість на модель
2
№
11
Назва деталі
__NT__0__ Встановлення бічного ліхтаря
Заводський номер
9693-3731030-01
Кількість на модель
2
№
12
Назва деталі
Трубопровід датчика 3 відсіку
Заводський номер
9393-3700060
Кількість на модель
1
№
17
Назва деталі
Трубопровід датчика 2 відсіку
Заводський номер
9693-3700062
Кількість на модель
1
№
18
Назва деталі
Трубопровід датчика 1 відсіку
Заводський номер
9693-3700064
Кількість на модель
1
№
19
Назва деталі
Трубопровід датчика 1 відсіку
Заводський номер
9693-3700066
Кількість на модель
1
№
20
Назва деталі
Трубопровід датчиків
Заводський номер
9693-3700068
Кількість на модель
1
№
21
Назва деталі
Трубопровід датчиків
Заводський номер
9693-3700070
Кількість на модель
1
№
22
Назва деталі
Трубопровід панелі управління
Заводський номер
9693-3700072
Кількість на модель
1
№
23
Назва деталі
Трубопровід панелі управління
Заводський номер
9693-3700074
Кількість на модель
1
№
24
Назва деталі
Трубопровід розподільної коробки
Заводський номер
9693-3700076
Кількість на модель
1
№
25
Назва деталі
Трубопровід розподільної коробки
Заводський номер
9693-3700078
Кількість на модель
1
№
26
Назва деталі
Трубопровід розподільної коробки
Заводський номер
9693-3700078-01
Кількість на модель
1
№
27
Назва деталі
Трубопровід ЕПК
Заводський номер
9693-3700084
Кількість на модель
1
№
29
Назва деталі
Трубопровід плафона
Заводський номер
9693-3700086
Кількість на модель
1
№
30
Назва деталі
Кронштейн
Заводський номер
66052-3700185
Кількість на модель
1
№
33
Назва деталі
Панель керування
Заводський номер
9693-3718400
Кількість на модель
1
№
34
Назва деталі
Встановлення з'єднувальної коробки __NT__0__
Заводський номер
9693-3719030
Кількість на модель
1
№
36
Назва деталі
__NT__0__ Жгут задніх ліхтарів
Заводський номер
9693-3724040
Кількість на модель
1
№
37
Назва деталі
Кришка
Заводський номер
9674-3719014
Кількість на модель
1
№
40
Назва деталі
Прокладка
Заводський номер
9674-3719015
Кількість на модель
2
№
41
Назва деталі
Чохол для контурного ліхтаря
Заводський номер
96742-3731021
Кількість на модель
4
№
42
Назва деталі
Прохідний штуцер
Заводський номер
9674-3700034
Кількість на модель
3
№
43
Назва деталі
Втулка
Заводський номер
9674-3700064-01
Кількість на модель
11
№
44
Назва деталі
Скоба
Заводський номер
9674-3700065
Кількість на модель
3
№
45
Назва деталі
Рукав
Заводський номер
96741-3700066
Кількість на модель
5
№
46
Назва деталі
Куточок
Заводський номер
96741-3700067
Кількість на модель
4
№
47
Назва деталі
Скоба
Заводський номер
96741-3700073
Кількість на модель
10
№
48
Назва деталі
Кронштейн
Заводський номер
96742-3700188
Кількість на модель
2
№
49
Назва деталі
Скоба
Заводський номер
18.8609228
Кількість на модель
7
№
50
Назва деталі
Кронштейн
Заводський номер
96742-3700189
Кількість на модель
2
№
51
Назва деталі
Втулка
Заводський номер
9674-3700016
Кількість на модель
6
№
52
Назва деталі
Втулка
Заводський номер
9674-3700017
Кількість на модель
6
№
53
Назва деталі
Чохол бічного ліхтаря
Заводський номер
66052-3731014
Кількість на модель
4
№
54
Назва деталі
Накладка бічного ліхтаря
Заводський номер
96742-3731018
Кількість на модель
4
№
55
Назва деталі
Трійник для електропроводки
Заводський номер
96742-3700074
Кількість на модель
1
№
56
Назва деталі
Втулка
Заводський номер
9674-3700064
Кількість на модель
4
№
58
Назва деталі
Болт TEM10x1,25-6gx40
Заводський номер
1/13070/21
Кількість на модель
7
№
60
Назва деталі
Болт TEM258-6gx__NT__2__
Заводський номер
3/60436/21
Кількість на модель
10
№
61
Назва деталі
Болт M8-6gх45
Заводський номер
1/60441/21
Кількість на модель
16
№
62
Назва деталі
Гвинт ТС з хрестоподібним шліцом і циліндричною головкою М144-6gх__NT__2__
Заводський номер
1/32721/01
Кількість на модель
2
№
67
Назва деталі
Гвинт ТС з хрестоподібним шліцом М166-6gх__NT__2__
Заводський номер
1/32762/01
Кількість на модель
24
№
68
Назва деталі
Гвинт ТС з хрестоподібним шліцом і циліндричною головкою М458-6gх__NT__2__
Заводський номер
1/32801/01
Кількість на модель
4
№
69
Назва деталі
Гайка
Заводський номер
1/07940/11
Кількість на модель
2
№
73
Назва деталі
Гайка ЕМ8-6Н
Заводський номер
1/68008/11
Кількість на модель
30
№
75
Назва деталі
Гайка
Заводський номер
1/21647/11
Кількість на модель
7
№
76
Назва деталі
Пружинна шайба
Заводський номер
1/11953/70
Кількість на модель
2
№
80
Назва деталі
Хомут кріплення з'єднувальних муфт у зборі
Заводський номер
1/02906/90
Кількість на модель
4
№
85
Назва деталі
Бічний габаритний ліхтар
Заводський номер
Фонарь боковой габаритный 431.3731010
Кількість на модель
4
№
105
Назва деталі
Розетка штепсельна ПС 325
Заводський номер
Розетка штепсельная ПС325
Кількість на модель
1
№
106
Назва деталі
Розетка штепсельна ПС 326
Заводський номер
Розетка штепсельная ПС326
Кількість на модель
1
№
107
Назва деталі
Світильник «Плафон В» ТУ __NT__1__16.5535-70
Заводський номер
Светильник «Плафон В» ТУ 16.5535-70
Кількість на модель
1
№
108
Назва деталі
Контурний передній ліхтар
Заводський номер
Фонарь контурный передний 361.3731
Кількість на модель
2
№
109
Назва деталі
Контурний задній ліхтар 381.3731
Заводський номер
Фонарь контурный задний 381.3731
Кількість на модель
2
№
110
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кришка | 9674-3700071-01 | 1 | 1 | 1 | |||
| 2 | Ланцюг заземлення | 9674-3720010 | 1 | 1 | 2 | |||
| 3 | Встановлення задніх ліхтарів | 96741-3716010 | 1 | 1 | 3 | |||
| 4 | Корпус | 96741-3719018 | 1 | 1 | 4 | |||
| 5 | __NT__0__ Встановлення переднього ліхтаря | 9693-3717020 | 2 | 2 | 5 | |||
| 6 | Розподільна коробка | 96742-3719022 | 1 | 1 | 6 | |||
| 7 | Провід маси | 96742-3724036 | 3 | 3 | 7 | |||
| 8 | Джгут переднього ліхтаря лівого | 96742-3724060 | 1 | 1 | 8 | |||
| 9 | Джгут переднього ліхтаря правого | 96742-3724062 | 1 | 1 | 9 | |||
| 10 | Встановлення датчика рівня | 96742-3827010 | 3 | 3 | 10 | |||
| 11 | __NT__0__ Встановлення бічного ліхтаря | 9693-3731030 | 2 | 2 | 11 | |||
| 12 | __NT__0__ Встановлення бічного ліхтаря | 9693-3731030-01 | 2 | 2 | 12 | |||
| 17 | Трубопровід датчика 3 відсіку | 9393-3700060 | 1 | 1 | 17 | |||
| 18 | Трубопровід датчика 2 відсіку | 9693-3700062 | 1 | 1 | 18 | |||
| 19 | Трубопровід датчика 1 відсіку | 9693-3700064 | 1 | 1 | 19 | |||
| 20 | Трубопровід датчика 1 відсіку | 9693-3700066 | 1 | 1 | 20 | |||
| 21 | Трубопровід датчиків | 9693-3700068 | 1 | 1 | 21 | |||
| 22 | Трубопровід датчиків | 9693-3700070 | 1 | 1 | 22 | |||
| 23 | Трубопровід панелі управління | 9693-3700072 | 1 | 1 | 23 | |||
| 24 | Трубопровід панелі управління | 9693-3700074 | 1 | 1 | 24 | |||
| 25 | Трубопровід розподільної коробки | 9693-3700076 | 1 | 1 | 25 | |||
| 26 | Трубопровід розподільної коробки | 9693-3700078 | 1 | 1 | 26 | |||
| 27 | Трубопровід розподільної коробки | 9693-3700078-01 | 1 | 1 | 27 | |||
| 29 | Трубопровід ЕПК | 9693-3700084 | 1 | 1 | 29 | |||
| 30 | Трубопровід плафона | 9693-3700086 | 1 | 1 | 30 | |||
| 33 | Кронштейн | 66052-3700185 | 1 | 1 | 33 | |||
| 34 | Панель керування | 9693-3718400 | 1 | 1 | 34 | |||
| 36 | Встановлення з'єднувальної коробки __NT__0__ | 9693-3719030 | 1 | 1 | 36 | |||
| 37 | __NT__0__ Жгут задніх ліхтарів | 9693-3724040 | 1 | 1 | 37 | |||
| 40 | Кришка | 9674-3719014 | 1 | 1 | 40 | |||
| 41 | Прокладка | 9674-3719015 | 2 | 2 | 41 | |||
| 42 | Чохол для контурного ліхтаря | 96742-3731021 | 4 | 4 | 42 | |||
| 43 | Прохідний штуцер | 9674-3700034 | 3 | 3 | 43 | |||
| 44 | Втулка | 9674-3700064-01 | 11 | 11 | 44 | |||
| 45 | Скоба | 9674-3700065 | 3 | 3 | 45 | |||
| 46 | Рукав | 96741-3700066 | 5 | 5 | 46 | |||
| 47 | Куточок | 96741-3700067 | 4 | 4 | 47 | |||
| 48 | Скоба | 96741-3700073 | 10 | 10 | 48 | |||
| 49 | Кронштейн | 96742-3700188 | 2 | 2 | 49 | |||
| 50 | Скоба | 18.8609228 | 7 | 7 | 50 | |||
| 51 | Кронштейн | 96742-3700189 | 2 | 2 | 51 | |||
| 52 | Втулка | 9674-3700016 | 6 | 6 | 52 | |||
| 53 | Втулка | 9674-3700017 | 6 | 6 | 53 | |||
| 54 | Чохол бічного ліхтаря | 66052-3731014 | 4 | 4 | 54 | |||
| 55 | Накладка бічного ліхтаря | 96742-3731018 | 4 | 4 | 55 | |||
| 56 | Трійник для електропроводки | 96742-3700074 | 1 | 1 | 56 | |||
| 58 | Втулка | 9674-3700064 | 4 | 4 | 58 | |||
| 60 | Болт TEM10x1,25-6gx40 | 1/13070/21 | 7 | 7 | 60 | |||
| 61 | Болт TEM258-6gx__NT__2__ | 3/60436/21 | 10 | 10 | 61 | |||
| 62 | Болт M8-6gх45 | 1/60441/21 | 16 | 16 | 62 | |||
| 67 | Гвинт ТС з хрестоподібним шліцом і циліндричною головкою М144-6gх__NT__2__ | 1/32721/01 | 2 | 2 | 67 | |||
| 68 | Гвинт ТС з хрестоподібним шліцом М166-6gх__NT__2__ | 1/32762/01 | 24 | 24 | 68 | |||
| 69 | Гвинт ТС з хрестоподібним шліцом і циліндричною головкою М458-6gх__NT__2__ | 1/32801/01 | 4 | 4 | 69 | |||
| 73 | Гайка | 1/07940/11 | 2 | 2 | 73 | |||
| 75 | Гайка ЕМ8-6Н | 1/68008/11 | 30 | 30 | 75 | |||
| 76 | Гайка | 1/21647/11 | 7 | 7 | 76 | |||
| 80 | Пружинна шайба | 1/11953/70 | 2 | 2 | 80 | |||
| 85 | Хомут кріплення з'єднувальних муфт у зборі | 1/02906/90 | 4 | 4 | 85 | |||
| 105 | Бічний габаритний ліхтар | Фонарь боковой габаритный 431.3731010 | 4 | 4 | 105 | |||
| 106 | Розетка штепсельна ПС 325 | Розетка штепсельная ПС325 | 1 | 1 | 106 | |||
| 107 | Розетка штепсельна ПС 326 | Розетка штепсельная ПС326 | 1 | 1 | 107 | |||
| 108 | Світильник «Плафон В» ТУ __NT__1__16.5535-70 | Светильник «Плафон В» ТУ 16.5535-70 | 1 | 1 | 108 | |||
| 109 | Контурний передній ліхтар | Фонарь контурный передний 361.3731 | 2 | 2 | 109 | |||
| 110 | Контурний задній ліхтар 381.3731 | Фонарь контурный задний 381.3731 | 2 | 2 | 110 |
