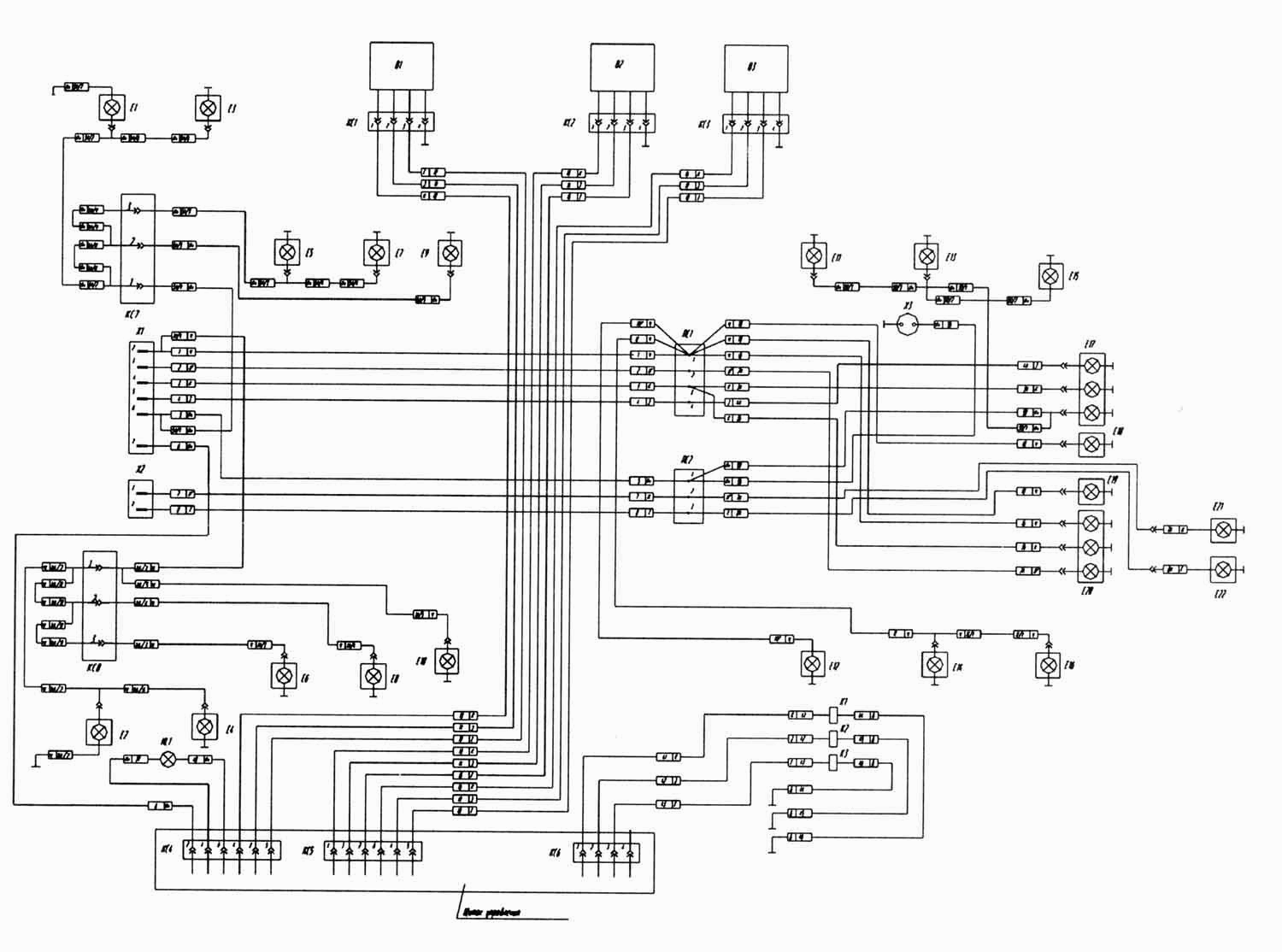

Електрична схема
100%
Назва деталі
Датчик рівня рідини
Заводський номер
В1,В2,В3
Кількість на модель
3
№
Назва деталі
Передній ліхтар
Заводський номер
Е1, Е2
Кількість на модель
2
№
Назва деталі
Ліхтар номерного знака ФП134-Б
Заводський номер
Е18, Е19
Кількість на модель
2
№
Назва деталі
Контурний передній ліхтар
Заводський номер
Е9,Е10
Кількість на модель
2
№
Назва деталі
Контурний задній ліхтар 381.3731
Заводський номер
Е15, Е16
Кількість на модель
2
№
Назва деталі
Задній ліхтар ФШЗЗ-АБ
Заводський номер
Е17, Е20
Кількість на модель
2
№
Назва деталі
Задній протитуманний ліхтар 241.3716
Заводський номер
Е22
Кількість на модель
1
№
Назва деталі
Ліхтар заднього ходу 135Г
Заводський номер
Е21
Кількість на модель
1
№
Назва деталі
Бічний габаритний ліхтар 431.3731010 (маркерний)
Заводський номер
Е3, Е4, Е5, Е6, Е7, Е8, Е11, Е12, Е13, Е14
Кількість на модель
10
№
Назва деталі
Вилка ПС325
Заводський номер
Х1
Кількість на модель
1
№
Назва деталі
Вилка ПС326
Заводський номер
Х2
Кількість на модель
1
№
Назва деталі
Розетка для переносної лампи ПС400
Заводський номер
Х3
Кількість на модель
1
№
Назва деталі
З'єднувальна панель 3723 37.003.419-76 ТУ__NT__3__16
Заводський номер
ПС1, ПС2
Кількість на модель
2
№
Назва деталі
Гніздова колодка 02-6.3-06 ОСТ 37.003.032-88
Заводський номер
КС4, КС5
Кількість на модель
2
№
Назва деталі
Гніздова колодка 02-6.3-04 ОСТ 37.003.032-88
Заводський номер
КС1, КС2, КС3, КС6, КС7, КС8
Кількість на модель
6
№
Назва деталі
Електропневмоклапан П30.131.06.000
Заводський номер
К1,К2,К3
Кількість на модель
3
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Датчик рівня рідини | В1,В2,В3 | 3 | 3 | |||||
| Передній ліхтар | Е1, Е2 | 2 | 2 | |||||
| Ліхтар номерного знака ФП134-Б | Е18, Е19 | 2 | 2 | |||||
| Контурний передній ліхтар | Е9,Е10 | 2 | 2 | |||||
| Контурний задній ліхтар 381.3731 | Е15, Е16 | 2 | 2 | |||||
| Задній ліхтар ФШЗЗ-АБ | Е17, Е20 | 2 | 2 | |||||
| Задній протитуманний ліхтар 241.3716 | Е22 | 1 | 1 | |||||
| Ліхтар заднього ходу 135Г | Е21 | 1 | 1 | |||||
| Бічний габаритний ліхтар 431.3731010 (маркерний) | Е3, Е4, Е5, Е6, Е7, Е8, Е11, Е12, Е13, Е14 | 10 | 10 | |||||
| Вилка ПС325 | Х1 | 1 | 1 | |||||
| Вилка ПС326 | Х2 | 1 | 1 | |||||
| Розетка для переносної лампи ПС400 | Х3 | 1 | 1 | |||||
| З'єднувальна панель 3723 37.003.419-76 ТУ__NT__3__16 | ПС1, ПС2 | 2 | 2 | |||||
| Гніздова колодка 02-6.3-06 ОСТ 37.003.032-88 | КС4, КС5 | 2 | 2 | |||||
| Гніздова колодка 02-6.3-04 ОСТ 37.003.032-88 | КС1, КС2, КС3, КС6, КС7, КС8 | 6 | 6 | |||||
| Електропневмоклапан П30.131.06.000 | К1,К2,К3 | 3 | 3 |
