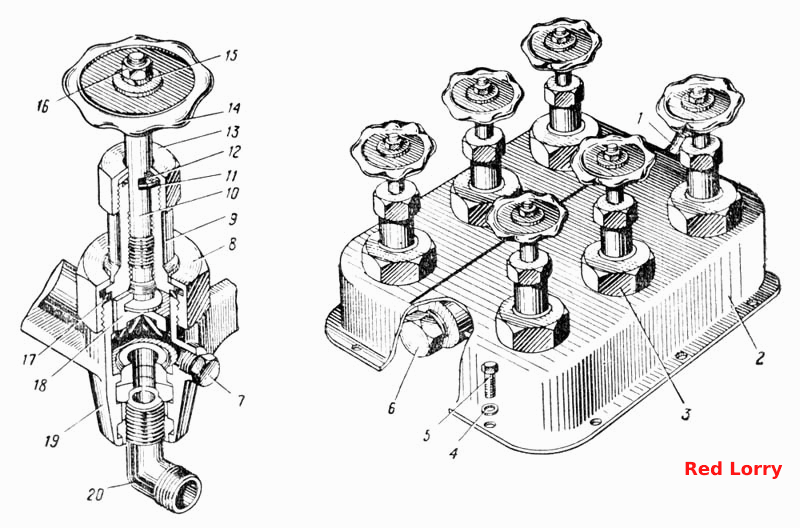

Блок шинних кранів (рис. 128)
100%
Назва деталі
Блок шинних кранів у зборі з підставкою
Заводський номер
375-4223008
Кількість на модель
1
№
Назва деталі
Шток шинного крана в зборі
Заводський номер
157К-4223024
Кількість на модель
6
№
Назва деталі
Штуцер блоку шинних кранів
Заводський номер
339246-П
Кількість на модель
1
№
1
Назва деталі
Основа блоку шинних кранів
Заводський номер
157-4223019-В
Кількість на модель
1
№
2
Назва деталі
Блок шинних кранів у зборі
Заводський номер
375-4223010
Кількість на модель
1
№
3
Назва деталі
Диск 37.001.115-75T OST __NT__2__6
Заводський номер
252134-П2
Кількість на модель
7
№
4
Назва деталі
гвинт
Заводський номер
201417-П8
Кількість на модель
7
№
5
Назва деталі
Затор
Заводський номер
262543-П8
Кількість на модель
1
№
6
Назва деталі
Конічна пробка
Заводський номер
262541-П8
Кількість на модель
6
№
7
Назва деталі
Гайка корпусу шинного крана
Заводський номер
485-4223040
Кількість на модель
6
№
8
Назва деталі
Направляюча штока
Заводський номер
157К-4223028
Кількість на модель
6
№
9
Назва деталі
Шток шинного крана
Заводський номер
157К-4223026
Кількість на модель
6
№
10
Назва деталі
Сальник
Заводський номер
485-4223029-Б
Кількість на модель
6
№
11
Назва деталі
Шайба сальника
Заводський номер
157К-4223030
Кількість на модель
6
№
12
Назва деталі
Гайка сальника
Заводський номер
120-1104164
Кількість на модель
6
№
13
Назва деталі
Рукоятка шинного крана
Заводський номер
485-4223025
Кількість на модель
6
№
14
Назва деталі
Диск
Заводський номер
305570-П29
Кількість на модель
6
№
15
Назва деталі
Гайка М6х1
Заводський номер
250508-П8
Кількість на модель
6
№
16
Назва деталі
Прокладка направляючої штока
Заводський номер
157-4223031-Б
Кількість на модель
6
№
17
Назва деталі
Сідло шинного крана у зборі
Заводський номер
485-4223034
Кількість на модель
6
№
18
Назва деталі
Корпус блоку шинних кранів
Заводський номер
157-4223015
Кількість на модель
1
№
19
Назва деталі
Кутник шинного крана
Заводський номер
485-4223050
Кількість на модель
6
№
20
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Блок шинних кранів у зборі з підставкою | 375-4223008 | 1 | 1 | |||||
| Шток шинного крана в зборі | 157К-4223024 | 6 | 6 | |||||
| 1 | Штуцер блоку шинних кранів | 339246-П | 1 | 1 | 1 | |||
| 2 | Основа блоку шинних кранів | 157-4223019-В | 1 | 1 | 2 | |||
| 3 | Блок шинних кранів у зборі | 375-4223010 | 1 | 1 | 3 | |||
| 4 | Диск 37.001.115-75T OST __NT__2__6 | 252134-П2 | 7 | 7 | 4 | |||
| 5 | гвинт | 201417-П8 | 7 | 7 | 5 | |||
| 6 | Затор | 262543-П8 | 1 | 1 | 6 | |||
| 7 | Конічна пробка | 262541-П8 | 6 | 6 | 7 | |||
| 8 | Гайка корпусу шинного крана | 485-4223040 | 6 | 6 | 8 | |||
| 9 | Направляюча штока | 157К-4223028 | 6 | 6 | 9 | |||
| 10 | Шток шинного крана | 157К-4223026 | 6 | 6 | 10 | |||
| 11 | Сальник | 485-4223029-Б | 6 | 6 | 11 | |||
| 12 | Шайба сальника | 157К-4223030 | 6 | 6 | 12 | |||
| 13 | Гайка сальника | 120-1104164 | 6 | 6 | 13 | |||
| 14 | Рукоятка шинного крана | 485-4223025 | 6 | 6 | 14 | |||
| 15 | Диск | 305570-П29 | 6 | 6 | 15 | |||
| 16 | Гайка М6х1 | 250508-П8 | 6 | 6 | 16 | |||
| 17 | Прокладка направляючої штока | 157-4223031-Б | 6 | 6 | 17 | |||
| 18 | Сідло шинного крана у зборі | 485-4223034 | 6 | 6 | 18 | |||
| 19 | Корпус блоку шинних кранів | 157-4223015 | 1 | 1 | 19 | |||
| 20 | Кутник шинного крана | 485-4223050 | 6 | 6 | 20 |
