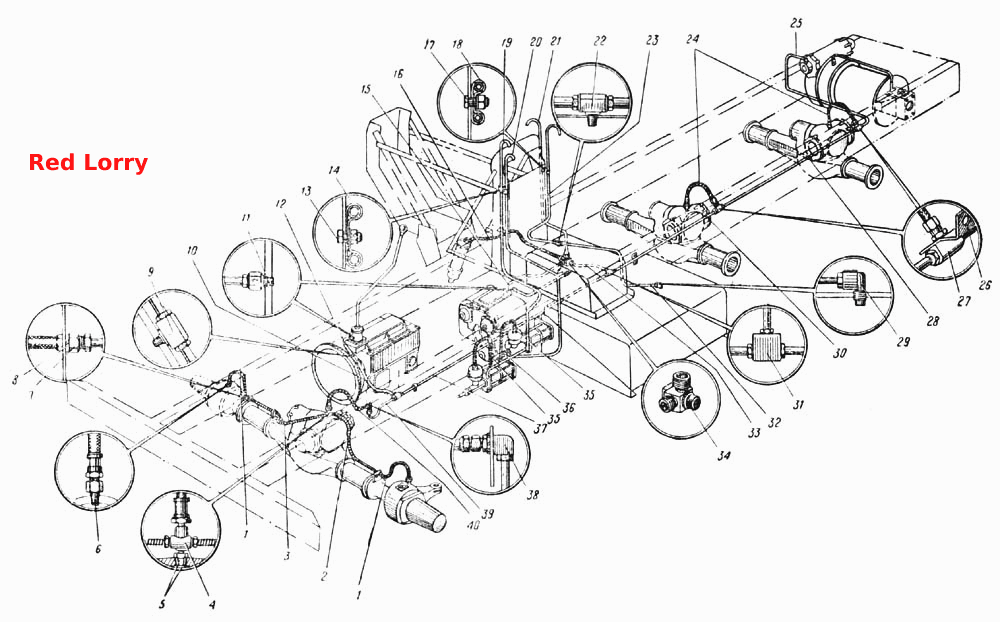

Схема системи герметизації (рис. 129)
100%
Назва деталі
Гайка М10х1, 5
Заводський номер
250512-П29
Кількість на модель
1
№
Назва деталі
Пружинна шайба
Заводський номер
252158-П9
Кількість на модель
1
№
Назва деталі
Диск
Заводський номер
252136-П9
Кількість на модель
1
№
Назва деталі
Хомут
Заводський номер
339392-П29
Кількість на модель
1
№
Назва деталі
Хомут
Заводський номер
339178-П29
Кількість на модель
1
№
Назва деталі
Хомут
Заводський номер
339168-П29
Кількість на модель
1
№
Назва деталі
Вивідна трубка паливних баків у зборі
Заводський номер
375С-4245065
Кількість на модель
№
Назва деталі
Трубка з пробкою в зборі
Заводський номер
375-4245072
Кількість на модель
2
№
Назва деталі
Скоба
Заводський номер
Н-2927-7
Кількість на модель
1
№
Назва деталі
Кріплення трубопроводу
Заводський номер
339203-П29
Кількість на модель
1
№
Назва деталі
Гайка М8-6Н ОСТ __NT__2__37.001.124-93
Заводський номер
250510-П29
Кількість на модель
№
Назва деталі
Гайка М14х1, 5
Заводський номер
250634-П29
Кількість на модель
1
№
Назва деталі
Диск
Заводський номер
252135-П9
Кількість на модель
№
Шайба пружинна 8 гровер 8 оцинкована 252135-П9, 252155-П9
Виробник
RedLorry
Ціна
0.32 ₴
Наявність
В наявності
Заводський номер
252135-П2
Назва деталі
Гнучкий шланг у комплекті
Заводський номер
375-3506045-А
Кількість на модель
2
№
1
Назва деталі
Трубка лівого переднього моста в зборі
Заводський номер
375-4245020-01
Кількість на модель
1
№
2
Назва деталі
Права трубка переднього моста в зборі
Заводський номер
375-4245025
Кількість на модель
1
№
3
Назва деталі
Трійник К1/8"-М12х1
Заводський номер
339151-П29
Кількість на модель
1
№
4
Назва деталі
Штуцер К1/8"-М12х1,25
Заводський номер
339202-П29
Кількість на модель
2
№
6
Назва деталі
Гайка М16х1,5-6Н
Заводський номер
250636-П29
Кількість на модель
2
№
7
Назва деталі
Пружинна шайба
Заводський номер
252159-П9
Кількість на модель
2
№
8
Назва деталі
Трійник К1/8"-М14х1,5
Заводський номер
339206-П29
Кількість на модель
1
№
9
Назва деталі
Трубка до картера зчеплення у зборі
Заводський номер
375-4245041-Б
Кількість на модель
1
№
10
Назва деталі
Штуцер К1/8"-М14х1,5
Заводський номер
339263-П29
Кількість на модель
1
№
11
Назва деталі
Трубка до коробки передач у зборі
Заводський номер
375-4245060-Б
Кількість на модель
1
№
12
Назва деталі
Болт M10-6gх25
Заводський номер
201497-П29
Кількість на модель
1
№
13
Назва деталі
Шланг від перехідника до розподільної коробки у зборі
Заводський номер
375-4245022-10
Кількість на модель
1
№
15
Назва деталі
Гнучкий шланг гідропідйомника в зборі
Заводський номер
375-4245067
Кількість на модель
1
№
16
Назва деталі
Болт M37.001.123-9610-6gx__NT__3__ OST __NT__4__20
Заводський номер
201495-П29
Кількість на модель
1
№
17
Назва деталі
Вивідна трубка пневмопідсилювачів у зборі
Заводський номер
375-4245057
Кількість на модель
1
№
19
Назва деталі
Трубка гальмівного крана в зборі
Заводський номер
375-4245045
Кількість на модель
1
№
20
Назва деталі
Друга вивідна трубка мостів у зборі
Заводський номер
375-4245047
Кількість на модель
1
№
21
Назва деталі
Тройник М14х1, 5
Заводський номер
339146-П29
Кількість на модель
1
№
22
Назва деталі
Вивідна трубка паливних баків у зборі
Заводський номер
375-4245065-Б
Кількість на модель
1
№
23
Назва деталі
Гнучкий шланг у комплекті
Заводський номер
375-4245070
Кількість на модель
2
№
24
Назва деталі
Трубка від трійника до лебідки у зборі
Заводський номер
375-4245035-01
Кількість на модель
1
№
25
Назва деталі
Кронштейн
Заводський номер
375-4245039
Кількість на модель
2
№
26
Назва деталі
Тройник М14-М14х1,5
Заводський номер
339144-П29
Кількість на модель
2
№
27
Назва деталі
Трубка до заднього моста у зборі
Заводський номер
375-4245018
Кількість на модель
1
№
28
Назва деталі
Кутник М14х1, 5 до 1/4"
Заводський номер
339115-П29
Кількість на модель
1
№
29
Назва деталі
Трубка до середнього моста у зборі
Заводський номер
375-4245014
Кількість на модель
1
№
30
Назва деталі
Тройник М14х1, 5
Заводський номер
339148-П29
Кількість на модель
2
№
31
Назва деталі
Трубка до додаткового паливного бака у зборі
Заводський номер
375-4245063
Кількість на модель
1
№
32
Назва деталі
Вивідна трубка мостів, перша, у зборі
Заводський номер
375-4245037
Кількість на модель
1
№
33
Назва деталі
Перехідник М16х1,5-М14х1,5
Заводський номер
339275-П29
Кількість на модель
1
№
34
Назва деталі
Дренажний шланг
Заводський номер
375-3407622
Кількість на модель
2
№
35
Назва деталі
Трубка від першого пневмопідсилювача до другого у зборі
Заводський номер
375-4245055-10
Кількість на модель
1
№
36
Назва деталі
Друга трубка до переднього моста в зборі
Заводський номер
375-4245012-10
Кількість на модель
1
№
37
Назва деталі
Кутник М14-М14х1,5
Заводський номер
339145-П29
Кількість на модель
1
№
38
Назва деталі
Трубка до переднього моста, перша, у зборі
Заводський номер
375-4245015-В
Кількість на модель
1
№
39
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Гайка М10х1, 5 | 250512-П29 | 1 | 1 | |||||||||||||||||||||||
| Пружинна шайба | 252158-П9 | 1 | 1 | |||||||||||||||||||||||
| Диск | 252136-П9 | 1 | 1 | |||||||||||||||||||||||
| Хомут | 339392-П29 | 1 | 1 | |||||||||||||||||||||||
| Хомут | 339178-П29 | 1 | 1 | |||||||||||||||||||||||
| Хомут | 339168-П29 | 1 | 1 | |||||||||||||||||||||||
| Вивідна трубка паливних баків у зборі | 375С-4245065 | |||||||||||||||||||||||||
| Трубка з пробкою в зборі | 375-4245072 | 2 | 2 | |||||||||||||||||||||||
| Скоба | Н-2927-7 | 1 | 1 | |||||||||||||||||||||||
| Кріплення трубопроводу | 339203-П29 | 1 | 1 | |||||||||||||||||||||||
| Гайка М8-6Н ОСТ __NT__2__37.001.124-93 | 250510-П29 | |||||||||||||||||||||||||
| Гайка М14х1, 5 | 250634-П29 | 1 | 1 | |||||||||||||||||||||||
| Диск | 252135-П9 | |||||||||||||||||||||||||
| ||||||||||||||||||||||||||
| 1 | Гнучкий шланг у комплекті | 375-3506045-А | 2 | 2 | 1 | |||||||||||||||||||||
| 2 | Трубка лівого переднього моста в зборі | 375-4245020-01 | 1 | 1 | 2 | |||||||||||||||||||||
| 3 | Права трубка переднього моста в зборі | 375-4245025 | 1 | 1 | 3 | |||||||||||||||||||||
| 4 | Трійник К1/8"-М12х1 | 339151-П29 | 1 | 1 | 4 | |||||||||||||||||||||
| 6 | Штуцер К1/8"-М12х1,25 | 339202-П29 | 2 | 2 | 6 | |||||||||||||||||||||
| 7 | Гайка М16х1,5-6Н | 250636-П29 | 2 | 2 | 7 | |||||||||||||||||||||
| 8 | Пружинна шайба | 252159-П9 | 2 | 2 | 8 | |||||||||||||||||||||
| 9 | Трійник К1/8"-М14х1,5 | 339206-П29 | 1 | 1 | 9 | |||||||||||||||||||||
| 10 | Трубка до картера зчеплення у зборі | 375-4245041-Б | 1 | 1 | 10 | |||||||||||||||||||||
| 11 | Штуцер К1/8"-М14х1,5 | 339263-П29 | 1 | 1 | 11 | |||||||||||||||||||||
| 12 | Трубка до коробки передач у зборі | 375-4245060-Б | 1 | 1 | 12 | |||||||||||||||||||||
| 13 | Болт M10-6gх25 | 201497-П29 | 1 | 1 | 13 | |||||||||||||||||||||
| 15 | Шланг від перехідника до розподільної коробки у зборі | 375-4245022-10 | 1 | 1 | 15 | |||||||||||||||||||||
| 16 | Гнучкий шланг гідропідйомника в зборі | 375-4245067 | 1 | 1 | 16 | |||||||||||||||||||||
| 17 | Болт M37.001.123-9610-6gx__NT__3__ OST __NT__4__20 | 201495-П29 | 1 | 1 | 17 | |||||||||||||||||||||
| 19 | Вивідна трубка пневмопідсилювачів у зборі | 375-4245057 | 1 | 1 | 19 | |||||||||||||||||||||
| 20 | Трубка гальмівного крана в зборі | 375-4245045 | 1 | 1 | 20 | |||||||||||||||||||||
| 21 | Друга вивідна трубка мостів у зборі | 375-4245047 | 1 | 1 | 21 | |||||||||||||||||||||
| 22 | Тройник М14х1, 5 | 339146-П29 | 1 | 1 | 22 | |||||||||||||||||||||
| 23 | Вивідна трубка паливних баків у зборі | 375-4245065-Б | 1 | 1 | 23 | |||||||||||||||||||||
| 24 | Гнучкий шланг у комплекті | 375-4245070 | 2 | 2 | 24 | |||||||||||||||||||||
| 25 | Трубка від трійника до лебідки у зборі | 375-4245035-01 | 1 | 1 | 25 | |||||||||||||||||||||
| 26 | Кронштейн | 375-4245039 | 2 | 2 | 26 | |||||||||||||||||||||
| 27 | Тройник М14-М14х1,5 | 339144-П29 | 2 | 2 | 27 | |||||||||||||||||||||
| 28 | Трубка до заднього моста у зборі | 375-4245018 | 1 | 1 | 28 | |||||||||||||||||||||
| 29 | Кутник М14х1, 5 до 1/4" | 339115-П29 | 1 | 1 | 29 | |||||||||||||||||||||
| 30 | Трубка до середнього моста у зборі | 375-4245014 | 1 | 1 | 30 | |||||||||||||||||||||
| 31 | Тройник М14х1, 5 | 339148-П29 | 2 | 2 | 31 | |||||||||||||||||||||
| 32 | Трубка до додаткового паливного бака у зборі | 375-4245063 | 1 | 1 | 32 | |||||||||||||||||||||
| 33 | Вивідна трубка мостів, перша, у зборі | 375-4245037 | 1 | 1 | 33 | |||||||||||||||||||||
| 34 | Перехідник М16х1,5-М14х1,5 | 339275-П29 | 1 | 1 | 34 | |||||||||||||||||||||
| 35 | Дренажний шланг | 375-3407622 | 2 | 2 | 35 | |||||||||||||||||||||
| 36 | Трубка від першого пневмопідсилювача до другого у зборі | 375-4245055-10 | 1 | 1 | 36 | |||||||||||||||||||||
| 37 | Друга трубка до переднього моста в зборі | 375-4245012-10 | 1 | 1 | 37 | |||||||||||||||||||||
| 38 | Кутник М14-М14х1,5 | 339145-П29 | 1 | 1 | 38 | |||||||||||||||||||||
| 39 | Трубка до переднього моста, перша, у зборі | 375-4245015-В | 1 | 1 | 39 | |||||||||||||||||||||
