Схема електрообладнання автомобіля ЗІЛ-137Т (зображення відсутнє)
100%
Назва деталі
Диск
Заводський номер
252233-П
Кількість на модель
4
№
Назва деталі
Гвинт М105х__NT__2__
Заводський номер
224597-П8
Кількість на модель
1
№
Назва деталі
Кронштейн контрольної лампи з табличкою у зборі
Заводський номер
137-3803040
Кількість на модель
№
Назва деталі
Лампа розжарювання А12
Заводський номер
34 6621 2202
Кількість на модель
2
№
Назва деталі
Прокладка
Заводський номер
130-3712016-Б
Кількість на модель
2
№
Назва деталі
Передній ліхтар типу ПФ133А у зборі
Заводський номер
131-3712010-Б
Кількість на модель
2
№
1
Назва деталі
Фара типу ФГ122П у зборі
Заводський номер
131-3711010-А
Кількість на модель
2
№
2
Назва деталі
П'ятиконтактна з'єднувальна панель типу ПС5 у зборі
Заводський номер
164Ю-3723079
Кількість на модель
5
№
3
Назва деталі
Сигнальний ліхтар типу УП101 у зборі
Заводський номер
130Т-3726038
Кількість на модель
2
№
4
Назва деталі
Генератор типу Г287Б у зборі
Заводський номер
375-3701010
Кількість на модель
1
№
5
Назва деталі
Свічка запалювання типу СН307 у зборі
Заводський номер
131-3707010
Кількість на модель
8
№
6
Свічка запалювання екранована СН 307 В 0 (131-3707010) ЗІЛ-131, Урал-375
Виробник
RedLorry
Ціна
570 ₴
Наявність
В наявності
Заводський номер
СН 307 В 0
Назва деталі
Датчик перегріву води в радіаторі типу ТМ-102 у зборі
Заводський номер
130Т-3808014
Кількість на модель
1
№
7
Назва деталі
Датчик індикатора температури води типу ТМ-100-В у зборі
Заводський номер
130Т-3808012
Кількість на модель
1
№
8
Назва деталі
Звуковий сигнал типу С311-01 у комплекті
Заводський номер
130Т-3721020-02
Кількість на модель
1
№
9
Назва деталі
Стартер типу СТ2А у зборі
Заводський номер
131-3708010-01
Кількість на модель
1
№
10
Назва деталі
Конденсаторний фільтр типу ФР132
Заводський номер
131-7904044
Кількість на модель
1
№
11
Назва деталі
Реле увімкнення стартера типу РС502 у зборі
Заводський номер
130Т-3708110-А
Кількість на модель
1
№
12
Назва деталі
Резистор ланцюга котушки запалювання СЭ326
Заводський номер
131-3705050-Б
Кількість на модель
1
№
13
Назва деталі
Фільтр радіоперешкод ланцюга котушки запалювання типу ФР82-Ф у зборі
Заводський номер
152Ю1-7904030
Кількість на модель
1
№
14
Назва деталі
Котушка запалювання типу Б118 у зборі
Заводський номер
375-3705010-10
Кількість на модель
1
№
15
Назва деталі
Датчик-розподільник у зборі
Заводський номер
131-3706010-20
Кількість на модель
1
№
16
Назва деталі
Підкапотна лампа типу ПД308-А у зборі
Заводський номер
130Т-3715060-А
Кількість на модель
1
№
17
Назва деталі
Транзисторний комутатор типу ТК200 у зборі
Заводський номер
131-3734010
Кількість на модель
1
№
18
Назва деталі
Аварійний вібратор типу РС 351 у зборі
Заводський номер
131-3734012
Кількість на модель
1
№
19
Назва деталі
Реле-регулятор типу РР132А у зборі
Заводський номер
131-3702010-11
Кількість на модель
1
№
20
Назва деталі
Переносна лампа типу ПЛТ67-А у зборі
Заводський номер
130Т-3715010-А1
Кількість на модель
1
№
21
Назва деталі
Електродвигун обігрівача типу 192.3730 у зборі (35 Вт)
Заводський номер
130Т-3730010
Кількість на модель
1
№
22
Назва деталі
Конденсатор електродвигуна обігрівача типу КБП-С 125-40-1 +/-20%
Заводський номер
157Г-7904200
Кількість на модель
1
№
23
Назва деталі
Додатковий опір електродвигуна типу СЭ300 у зборі
Заводський номер
130Т-3730166
Кількість на модель
1
№
24
Назва деталі
Електродвигун вентилятора типу МЭ11 у зборі
Заводський номер
157КЮ-3730020
Кількість на модель
1
№
25
Назва деталі
Сигналізатор типу С205-Б у зборі
Заводський номер
131-3721300-А
Кількість на модель
1
№
26
Назва деталі
Розетка типу 47К у зборі
Заводський номер
150Ю-3715020
Кількість на модель
1
№
27
Назва деталі
Вимикач сигналу гальмування типу ВК13-Б у зборі
Заводський номер
131-3720010-А2
Кількість на модель
1
№
28
Назва деталі
Електромагнітне реле типу РС523 у зборі
Заводський номер
114-3733024
Кількість на модель
№
30
Назва деталі
Запобіжник 7,5А
Заводський номер
130-3722210
Кількість на модель
1
№
32
Назва деталі
Запобіжник 6А
Заводський номер
130-3722105
Кількість на модель
1
№
33
Назва деталі
Переривач покажчиків повороту типу РС57 у зборі
Заводський номер
164Ю-3726026
Кількість на модель
1
№
34
Назва деталі
Патрон контрольної лампи
Заводський номер
150Ю-3713240
Кількість на модель
№
35
Назва деталі
Вимикач запалювання типу ВК350 у зборі
Заводський номер
130Т-3704010-А
Кількість на модель
1
№
36
Назва деталі
Контрольна лампа типу ПД20-Е
Заводський номер
130Т-3803021
Кількість на модель
1
№
37
Назва деталі
Манометр тиску повітря в шинах типу МД223-Б у зборі
Заводський номер
131-3810090-Б
Кількість на модель
1
№
38
Назва деталі
Спідометр типу СП201-А у зборі
Заводський номер
Спидометр типа СП201-А в сборе
Кількість на модель
1
№
39
Назва деталі
Контрольна лампа поворотників типу ПД20-Д
Заводський номер
164Ю-3803025
Кількість на модель
1
№
40
Назва деталі
Контактний пристрій із кришкою у зборі
Заводський номер
130-3721062
Кількість на модель
1
№
41
Назва деталі
Патрони ламп освітлення приладів з проводами типу ПП126-К у зборі
Заводський номер
131-3713230-Б
Кількість на модель
1
№
44
Назва деталі
Манометр тиску повітря в системі пневматичного приводу гальм типу МД-213 у зборі
Заводський номер
Манометр давления воздуха в системе пнев
Кількість на модель
1
№
46
Назва деталі
Комбінація чотирьох приладів типу КП205-А у комплекті
Заводський номер
Комбинация четырех приборов типа КП205-А
Кількість на модель
1
№
47
Назва деталі

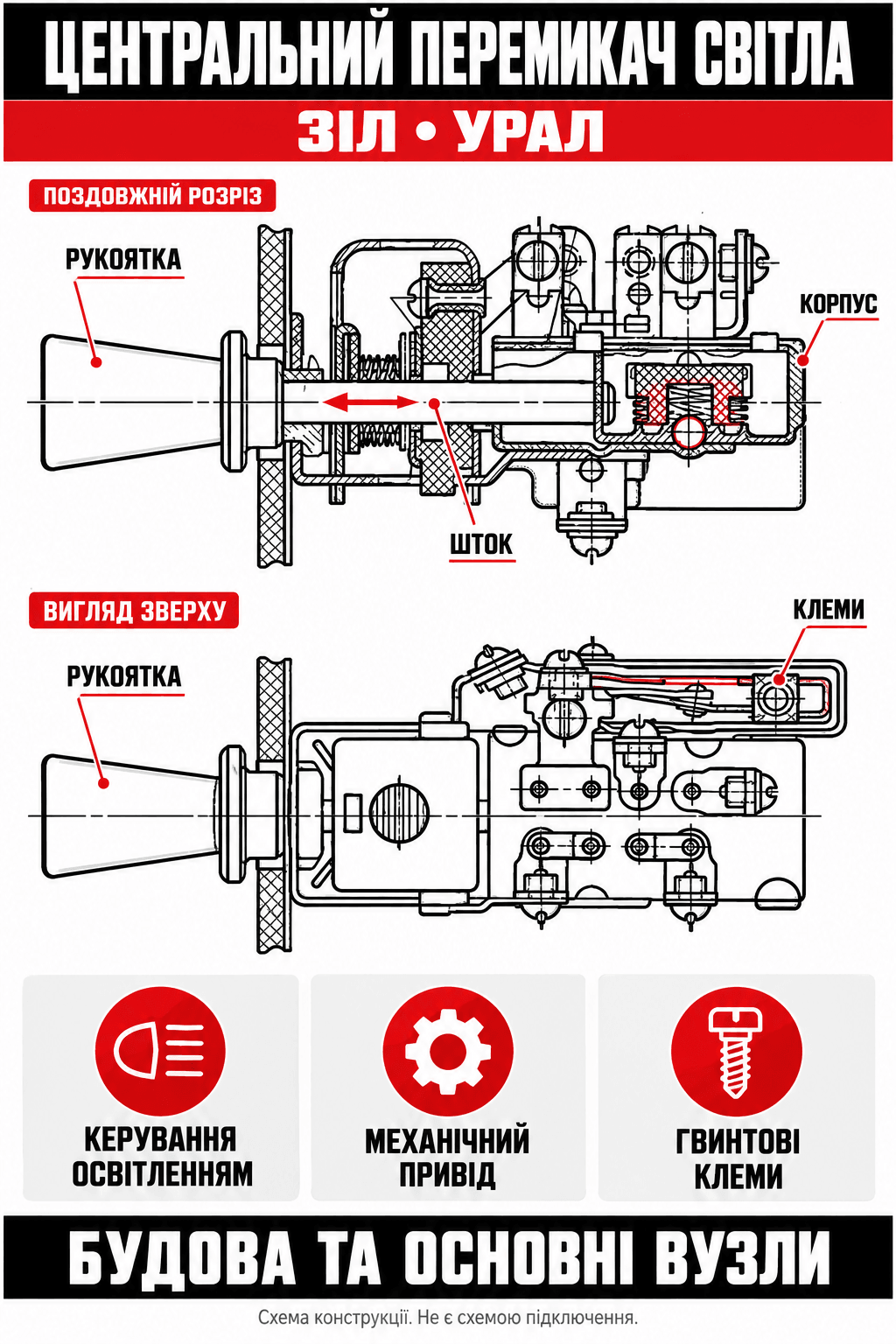

Центральний вимикач типу П44-А у зборі
Заводський номер
130Т-3709010
Кількість на модель
1
№
48
Перемикач світла центральний типу П44-А у зборі П306А ЗІЛ, УРАЛ
Виробник
RedLorry
Ціна
214.41 ₴
Наявність
В наявності
Заводський номер
П306А
Назва деталі
Перемикач типу П20-А2 у зборі
Заводський номер
150Ю-3713300
Кількість на модель
1
№
49
Назва деталі
Вимикач типу ВК26-А2 у зборі
Заводський номер
155Ю-3713300
Кількість на модель
1
№
50
Назва деталі
Вимикач типу ВК38-Б у зборі
Заводський номер
131-3710142
Кількість на модель
1
№
53
Назва деталі
Перемикач примусового ввімкнення переднього моста типу 51.3709 у зборі
Заводський номер
131-3709168-01
Кількість на модель
№
55
Назва деталі
Вимикач управління реле типу 4607.3710 у зборі
Заводський номер
131-3710600-01
Кількість на модель
1
№
56
Назва деталі
Ліхтар освітлення кабіни типу ФП12-Б у зборі
Заводський номер
131-3714320
Кількість на модель
1
№
58
Назва деталі
Датчик покажчика рівня палива типу БМ117-Д-Т у зборі
Заводський номер
130Т-3806040-01
Кількість на модель
2
№
60
Назва деталі
Плафон кабіни типу ПК201 у зборі
Заводський номер
130Т-3714010-Б
Кількість на модель
1
№
61
Назва деталі
Перемикач поворотників типу П105А-01
Заводський номер
130Т-3709060-20
Кількість на модель
1
№
62
Назва деталі
Ножний перемикач світла фар типу П53
Заводський номер
131-3709036
Кількість на модель
1
№
63
Назва деталі
З'єднувальна панель типу ПС12 у комплекті
Заводський номер
137Т-3723030
Кількість на модель
№
64
Назва деталі
Вимикач типу ВК- 403 у зборі
Заводський номер
131-3710136-Б
Кількість на модель
1
№
65
Назва деталі
Вимикач контрольної лампи увімкнення гідроприводу типу ВК413 у зборі
Заводський номер
137-3710128
Кількість на модель
№
68
Назва деталі
Задній ліхтар типу ФП133А
Заводський номер
131-3716010-Б
Кількість на модель
2
№
70
Назва деталі
Розетка типу ПС400 у зборі
Заводський номер
131-3715020
Кількість на модель
1
№
71
Назва деталі
Ліхтар для освітлення номерного знака типу ФП134 у зборі
Заводський номер
131-3717010
Кількість на модель
1
№
72
Назва деталі
Чотириконтактна з'єднувальна панель типу ПС2-А2 у зборі
Заводський номер
130Т-3723043
Кількість на модель
1
№
73
Назва деталі
Розетка штепсельна для причепа типу ПС300А- 100 у зборі
Заводський номер
164Ю-3716110
Кількість на модель
1
№
74
Назва деталі
Фара-прожектор типу 17.3711 з ручкою у зборі
Заводський номер
131-3727012-А
Кількість на модель
1
№
75
Назва деталі
Електромагніт приводу повітряного клапана типу РС326 у зборі
Заводський номер
131-3733010
Кількість на модель
№
76
Назва деталі
З'єднувальна панель з трьома контактами типу ПС1-А2 у зборі (для моделей 131Н та 131НА з одношвидкісною коробкою відбору потужності)
Заводський номер
150Ю-3723032
Кількість на модель
1
№
79
Назва деталі
Вимикач маси акумуляторної батареї типу ВК318-Б
Заводський номер
131-3703140
Кількість на модель
1
№
80
Назва деталі
Акумуляторна батарея типу 6СТ-90ЭМ (сухозаряджена) у зборі (для країн із тропічним кліматом замість 131-3703010-А)
Заводський номер
131-3703011-А
Кількість на модель
1
№
81
Назва деталі
Акумуляторна батарея типу 6СТ-90ЭМ (з електролітом) у зборі
Заводський номер
131-3703010-А
Кількість на модель
1
№
81
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Диск | 252233-П | 4 | 4 | |||||||||||||||||||||||
| Гвинт М105х__NT__2__ | 224597-П8 | 1 | 1 | |||||||||||||||||||||||
| Кронштейн контрольної лампи з табличкою у зборі | 137-3803040 | |||||||||||||||||||||||||
| Лампа розжарювання А12 | 34 6621 2202 | 2 | 2 | |||||||||||||||||||||||
| Прокладка | 130-3712016-Б | 2 | 2 | |||||||||||||||||||||||
| 1 | Передній ліхтар типу ПФ133А у зборі | 131-3712010-Б | 2 | 2 | 1 | |||||||||||||||||||||
| 2 | Фара типу ФГ122П у зборі | 131-3711010-А | 2 | 2 | 2 | |||||||||||||||||||||
| 3 | П'ятиконтактна з'єднувальна панель типу ПС5 у зборі | 164Ю-3723079 | 5 | 5 | 3 | |||||||||||||||||||||
| 4 | Сигнальний ліхтар типу УП101 у зборі | 130Т-3726038 | 2 | 2 | 4 | |||||||||||||||||||||
| 5 | Генератор типу Г287Б у зборі | 375-3701010 | 1 | 1 | 5 | |||||||||||||||||||||
| 6 | Свічка запалювання типу СН307 у зборі | 131-3707010 | 8 | 8 | 6 | |||||||||||||||||||||
| ||||||||||||||||||||||||||
| 7 | Датчик перегріву води в радіаторі типу ТМ-102 у зборі | 130Т-3808014 | 1 | 1 | 7 | |||||||||||||||||||||
| 8 | Датчик індикатора температури води типу ТМ-100-В у зборі | 130Т-3808012 | 1 | 1 | 8 | |||||||||||||||||||||
| 9 | Звуковий сигнал типу С311-01 у комплекті | 130Т-3721020-02 | 1 | 1 | 9 | |||||||||||||||||||||
| 10 | Стартер типу СТ2А у зборі | 131-3708010-01 | 1 | 1 | 10 | |||||||||||||||||||||
| 11 | Конденсаторний фільтр типу ФР132 | 131-7904044 | 1 | 1 | 11 | |||||||||||||||||||||
| 12 | Реле увімкнення стартера типу РС502 у зборі | 130Т-3708110-А | 1 | 1 | 12 | |||||||||||||||||||||
| 13 | Резистор ланцюга котушки запалювання СЭ326 | 131-3705050-Б | 1 | 1 | 13 | |||||||||||||||||||||
| 14 | Фільтр радіоперешкод ланцюга котушки запалювання типу ФР82-Ф у зборі | 152Ю1-7904030 | 1 | 1 | 14 | |||||||||||||||||||||
| 15 | Котушка запалювання типу Б118 у зборі | 375-3705010-10 | 1 | 1 | 15 | |||||||||||||||||||||
| 16 | Датчик-розподільник у зборі | 131-3706010-20 | 1 | 1 | 16 | |||||||||||||||||||||
| 17 | Підкапотна лампа типу ПД308-А у зборі | 130Т-3715060-А | 1 | 1 | 17 | |||||||||||||||||||||
| 18 | Транзисторний комутатор типу ТК200 у зборі | 131-3734010 | 1 | 1 | 18 | |||||||||||||||||||||
| 19 | Аварійний вібратор типу РС 351 у зборі | 131-3734012 | 1 | 1 | 19 | |||||||||||||||||||||
| 20 | Реле-регулятор типу РР132А у зборі | 131-3702010-11 | 1 | 1 | 20 | |||||||||||||||||||||
| 21 | Переносна лампа типу ПЛТ67-А у зборі | 130Т-3715010-А1 | 1 | 1 | 21 | |||||||||||||||||||||
| 22 | Електродвигун обігрівача типу 192.3730 у зборі (35 Вт) | 130Т-3730010 | 1 | 1 | 22 | |||||||||||||||||||||
| 23 | Конденсатор електродвигуна обігрівача типу КБП-С 125-40-1 +/-20% | 157Г-7904200 | 1 | 1 | 23 | |||||||||||||||||||||
| 24 | Додатковий опір електродвигуна типу СЭ300 у зборі | 130Т-3730166 | 1 | 1 | 24 | |||||||||||||||||||||
| 25 | Електродвигун вентилятора типу МЭ11 у зборі | 157КЮ-3730020 | 1 | 1 | 25 | |||||||||||||||||||||
| 26 | Сигналізатор типу С205-Б у зборі | 131-3721300-А | 1 | 1 | 26 | |||||||||||||||||||||
| 27 | Розетка типу 47К у зборі | 150Ю-3715020 | 1 | 1 | 27 | |||||||||||||||||||||
| 28 | Вимикач сигналу гальмування типу ВК13-Б у зборі | 131-3720010-А2 | 1 | 1 | 28 | |||||||||||||||||||||
| 30 | Електромагнітне реле типу РС523 у зборі | 114-3733024 | 30 | |||||||||||||||||||||||
| 32 | Запобіжник 7,5А | 130-3722210 | 1 | 1 | 32 | |||||||||||||||||||||
| 33 | Запобіжник 6А | 130-3722105 | 1 | 1 | 33 | |||||||||||||||||||||
| 34 | Переривач покажчиків повороту типу РС57 у зборі | 164Ю-3726026 | 1 | 1 | 34 | |||||||||||||||||||||
| 35 | Патрон контрольної лампи | 150Ю-3713240 | 35 | |||||||||||||||||||||||
| 36 | Вимикач запалювання типу ВК350 у зборі | 130Т-3704010-А | 1 | 1 | 36 | |||||||||||||||||||||
| 37 | Контрольна лампа типу ПД20-Е | 130Т-3803021 | 1 | 1 | 37 | |||||||||||||||||||||
| 38 | Манометр тиску повітря в шинах типу МД223-Б у зборі | 131-3810090-Б | 1 | 1 | 38 | |||||||||||||||||||||
| 39 | Спідометр типу СП201-А у зборі | Спидометр типа СП201-А в сборе | 1 | 1 | 39 | |||||||||||||||||||||
| 40 | Контрольна лампа поворотників типу ПД20-Д | 164Ю-3803025 | 1 | 1 | 40 | |||||||||||||||||||||
| 41 | Контактний пристрій із кришкою у зборі | 130-3721062 | 1 | 1 | 41 | |||||||||||||||||||||
| 44 | Патрони ламп освітлення приладів з проводами типу ПП126-К у зборі | 131-3713230-Б | 1 | 1 | 44 | |||||||||||||||||||||
| 46 | Манометр тиску повітря в системі пневматичного приводу гальм типу МД-213 у зборі | Манометр давления воздуха в системе пнев | 1 | 1 | 46 | |||||||||||||||||||||
| 47 | Комбінація чотирьох приладів типу КП205-А у комплекті | Комбинация четырех приборов типа КП205-А | 1 | 1 | 47 | |||||||||||||||||||||
| 48 | Центральний вимикач типу П44-А у зборі | 130Т-3709010 | 1 | 1 | 48 | |||||||||||||||||||||
| ||||||||||||||||||||||||||
| 49 | Перемикач типу П20-А2 у зборі | 150Ю-3713300 | 1 | 1 | 49 | |||||||||||||||||||||
| 50 | Вимикач типу ВК26-А2 у зборі | 155Ю-3713300 | 1 | 1 | 50 | |||||||||||||||||||||
| 53 | Вимикач типу ВК38-Б у зборі | 131-3710142 | 1 | 1 | 53 | |||||||||||||||||||||
| 55 | Перемикач примусового ввімкнення переднього моста типу 51.3709 у зборі | 131-3709168-01 | 55 | |||||||||||||||||||||||
| 56 | Вимикач управління реле типу 4607.3710 у зборі | 131-3710600-01 | 1 | 1 | 56 | |||||||||||||||||||||
| 58 | Ліхтар освітлення кабіни типу ФП12-Б у зборі | 131-3714320 | 1 | 1 | 58 | |||||||||||||||||||||
| 60 | Датчик покажчика рівня палива типу БМ117-Д-Т у зборі | 130Т-3806040-01 | 2 | 2 | 60 | |||||||||||||||||||||
| 61 | Плафон кабіни типу ПК201 у зборі | 130Т-3714010-Б | 1 | 1 | 61 | |||||||||||||||||||||
| 62 | Перемикач поворотників типу П105А-01 | 130Т-3709060-20 | 1 | 1 | 62 | |||||||||||||||||||||
| 63 | Ножний перемикач світла фар типу П53 | 131-3709036 | 1 | 1 | 63 | |||||||||||||||||||||
| 64 | З'єднувальна панель типу ПС12 у комплекті | 137Т-3723030 | 64 | |||||||||||||||||||||||
| 65 | Вимикач типу ВК- 403 у зборі | 131-3710136-Б | 1 | 1 | 65 | |||||||||||||||||||||
| 68 | Вимикач контрольної лампи увімкнення гідроприводу типу ВК413 у зборі | 137-3710128 | 68 | |||||||||||||||||||||||
| 70 | Задній ліхтар типу ФП133А | 131-3716010-Б | 2 | 2 | 70 | |||||||||||||||||||||
| 71 | Розетка типу ПС400 у зборі | 131-3715020 | 1 | 1 | 71 | |||||||||||||||||||||
| 72 | Ліхтар для освітлення номерного знака типу ФП134 у зборі | 131-3717010 | 1 | 1 | 72 | |||||||||||||||||||||
| 73 | Чотириконтактна з'єднувальна панель типу ПС2-А2 у зборі | 130Т-3723043 | 1 | 1 | 73 | |||||||||||||||||||||
| 74 | Розетка штепсельна для причепа типу ПС300А- 100 у зборі | 164Ю-3716110 | 1 | 1 | 74 | |||||||||||||||||||||
| 75 | Фара-прожектор типу 17.3711 з ручкою у зборі | 131-3727012-А | 1 | 1 | 75 | |||||||||||||||||||||
| 76 | Електромагніт приводу повітряного клапана типу РС326 у зборі | 131-3733010 | 76 | |||||||||||||||||||||||
| 79 | З'єднувальна панель з трьома контактами типу ПС1-А2 у зборі (для моделей 131Н та 131НА з одношвидкісною коробкою відбору потужності) | 150Ю-3723032 | 1 | 1 | 79 | |||||||||||||||||||||
| 80 | Вимикач маси акумуляторної батареї типу ВК318-Б | 131-3703140 | 1 | 1 | 80 | |||||||||||||||||||||
| 81 | Акумуляторна батарея типу 6СТ-90ЭМ (сухозаряджена) у зборі (для країн із тропічним кліматом замість 131-3703010-А) | 131-3703011-А | 1 | 1 | 81 | |||||||||||||||||||||
| 81 | Акумуляторна батарея типу 6СТ-90ЭМ (з електролітом) у зборі | 131-3703010-А | 1 | 1 | 81 | |||||||||||||||||||||
