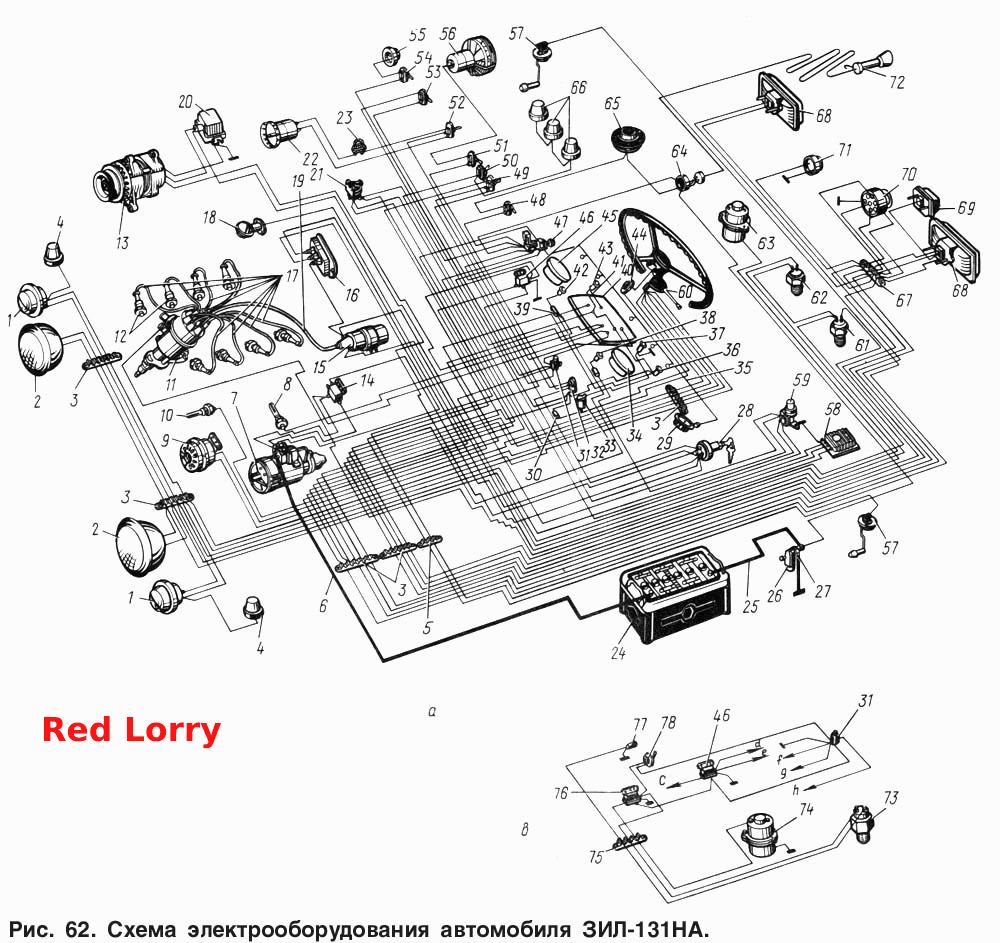

Схема електрообладнання автомобіля ЗІЛ-131НА
100%
Назва деталі
Передній ліхтар типу ПФ133А у зборі
Заводський номер
131-3712010-Б
Кількість на модель
2
№
1
Назва деталі
Фара типу ФГ122-ГВ у зборі
Заводський номер
130Т-3711010-Б2
Кількість на модель
№
2
Назва деталі
П'ятиконтактна з'єднувальна панель типу ПС5 у зборі
Заводський номер
164Ю-3723079
Кількість на модель
5
№
3
Назва деталі
Сигнальний ліхтар типу УП101 у зборі
Заводський номер
130Т-3726038
Кількість на модель
2
№
4
Назва деталі
Двоконтактна панель типу ПС4-А2 у зборі
Заводський номер
150Ю-3723076
Кількість на модель
1
№
5
Назва деталі
Провід акумуляторної батареї-стартера в зборі
Заводський номер
131-3724172-А
Кількість на модель
1
№
6
Назва деталі
Стартер типу СТ2А у зборі
Заводський номер
131-3708010-01
Кількість на модель
1
№
7
Назва деталі
Датчик індикатора температури води типу ТМ-100-В у зборі
Заводський номер
130Т-3808012
Кількість на модель
1
№
8
Назва деталі
Звуковий сигнал типу С311-01 у комплекті
Заводський номер
130Т-3721020-02
Кількість на модель
1
№
9
Назва деталі
Датчик перегріву води в радіаторі типу ТМ-102 у зборі
Заводський номер
130Т-3808014
Кількість на модель
1
№
10
Назва деталі
Розподільник типу 4601.3706 у зборі
Заводський номер
130Т-3706010-30
Кількість на модель
№
11
Назва деталі
Свічка запалювання типу А11-А у комплекті
Заводський номер
130-3707010-А
Кількість на модель
№
12
Назва деталі
Генератор типу 3207.3701 у зборі
Заводський номер
130Т-3701010-21
Кількість на модель
№
13
Назва деталі
Реле увімкнення стартера типу РС502 у зборі
Заводський номер
130Т-3708110-А
Кількість на модель
1
№
14
Назва деталі
Котушка запалювання Б114-Б у зборі
Заводський номер
130Т-3705010-В
Кількість на модель
№
15
Назва деталі
Додатковий опір типу СЕ107
Заводський номер
130Т-3705050
Кількість на модель
№
16
Назва деталі
Комплект високовольтних проводів
Заводський номер
130Т-3707078-В
Кількість на модель
№
17
Назва деталі
Підкапотна лампа типу ПД308-А у зборі
Заводський номер
130Т-3715060-А
Кількість на модель
1
№
18
Назва деталі
Провід високої напруги, котушка запалювання, розподільник
Заводський номер
130-3707150-Г
Кількість на модель
№
19
Назва деталі
Регулятор напруги типу 201.3702 у зборі
Заводський номер
130Т-3702010-11
Кількість на модель
№
20
Назва деталі
Вимикач сигналу гальмування типу ВК13-Б у зборі
Заводський номер
131-3720010-А2
Кількість на модель
1
№
21
Назва деталі
Електродвигун обігрівача типу 192.3730 у зборі (35 Вт)
Заводський номер
130Т-3730010
Кількість на модель
1
№
22
Назва деталі
Додатковий опір електродвигуна типу СЭ300 у зборі
Заводський номер
130Т-3730166
Кількість на модель
1
№
23
Назва деталі
Акумуляторна батарея типу 6СТ-90ЭМ (з електролітом) у зборі
Заводський номер
131-3703010-А
Кількість на модель
1
№
24
Назва деталі
Провід акумуляторної батареї до вимикача маси в зборі
Заводський номер
131-3703200
Кількість на модель
1
№
25
Назва деталі
Вимикач маси акумуляторної батареї типу ВК318-Б
Заводський номер
131-3703140
Кількість на модель
1
№
26
Назва деталі
Кабель «кабіна-рама» у зборі
Заводський номер
131-3724102
Кількість на модель
1
№
27
Назва деталі
Вимикач запалювання типу ВК350 у зборі
Заводський номер
130Т-3704010-А
Кількість на модель
1
№
28
Назва деталі
Термобіметалевий запобіжник типу ПР2-Б
Заводський номер
150Ю-3722150
Кількість на модель
1
№
29
Назва деталі
Манометр тиску повітря в шинах типу МД223-Б у зборі
Заводський номер
131-3810090-Б
Кількість на модель
1
№
29
Назва деталі
Запобіжник 6А
Заводський номер
130-3722105
Кількість на модель
1
№
30
Назва деталі
Запобіжник 7,5А
Заводський номер
130-3722210
Кількість на модель
1
№
32
Назва деталі
Переривач покажчиків повороту типу РС57 у зборі
Заводський номер
164Ю-3726026
Кількість на модель
1
№
33
Назва деталі
Спідометр типу СП201-А у зборі
Заводський номер
Спидометр типа СП201-А в сборе
Кількість на модель
1
№
34
Назва деталі
Патрони ламп освітлення приладів з проводами типу ПП126-К у зборі
Заводський номер
131-3713230-Б
Кількість на модель
1
№
35
Назва деталі
Контрольна лампа типу ПД20-Е
Заводський номер
130Т-3803021
Кількість на модель
1
№
36
Назва деталі
Контрольна лампа поворотників типу ПД20-Д
Заводський номер
164Ю-3803025
Кількість на модель
1
№
37
Назва деталі
Патрон контрольної лампи
Заводський номер
150Ю-3713240
Кількість на модель
1
№
38
Назва деталі
З'єднувач проводів у зборі
Заводський номер
150Ю-3723100
Кількість на модель
3
№
39
Назва деталі
Комбінація чотирьох приладів типу КП205-А у комплекті
Заводський номер
Комбинация четырех приборов типа КП205-А
Кількість на модель
1
№
40
Назва деталі
Провід контрольних ламп аварійного падіння тиску масла та покажчиків повороту
Заводський номер
130-3724558
Кількість на модель
2
№
41
Назва деталі
Контактний пристрій із кришкою у зборі
Заводський номер
130-3721062
Кількість на модель
1
№
44
Назва деталі
Манометр тиску повітря в системі пневматичного приводу гальм типу МД-213 у зборі
Заводський номер
Манометр давления воздуха в системе пнев
Кількість на модель
1
№
45
Назва деталі
Електромагнітне реле типу РС523 у зборі
Заводський номер
114-3733024
Кількість на модель
1
№
46
Назва деталі
Центральний вимикач типу П44-А у зборі
Заводський номер
130Т-3709010
Кількість на модель
1
№
47
Перемикач світла центральний типу П44-А у зборі П306А ЗІЛ, УРАЛ
Виробник
RedLorry
Ціна
214.41 ₴
Наявність
В наявності
Заводський номер
П306А
Назва деталі
Вимикач типу ВК26-А2 у зборі
Заводський номер
155Ю-3713300
Кількість на модель
1
№
48
Назва деталі
Перемикач типу П20-А2 у зборі
Заводський номер
150Ю-3713300
Кількість на модель
1
№
49
Назва деталі
Вимикач управління реле типу 4607.3710 у зборі
Заводський номер
131-3710600-01
Кількість на модель
1
№
53
Назва деталі
Ліхтар освітлення кабіни типу ФП12-Б у зборі
Заводський номер
131-3714320
Кількість на модель
1
№
55
Назва деталі
Електродвигун вентилятора типу МЭ11 у зборі
Заводський номер
157КЮ-3730020
Кількість на модель
1
№
56
Назва деталі
Датчик покажчика рівня палива типу БМ117-Д-Т у зборі
Заводський номер
130Т-3806040-01
Кількість на модель
2
№
57
Назва деталі
Транзисторний комутатор типу ТК102 у зборі
Заводський номер
130Т-3734010
Кількість на модель
№
58
Назва деталі
Ножний перемикач фар типу П53-Б
Заводський номер
130Т-3709036
Кількість на модель
№
59
Назва деталі
Перемикач поворотників типу П105А-01
Заводський номер
130Т-3709060-20
Кількість на модель
1
№
60
Назва деталі
Вимикач типу ВК- 403 у зборі
Заводський номер
131-3710136-Б
Кількість на модель
1
№
61
Назва деталі
Електромагніт приводу повітряного клапана типу РС326 у зборі
Заводський номер
131-3733010
Кількість на модель
1
№
63
Назва деталі
Розетка типу 47К у зборі
Заводський номер
150Ю-3715020
Кількість на модель
1
№
64
Назва деталі
Плафон кабіни типу ПК201 у зборі
Заводський номер
130Т-3714010-Б
Кількість на модель
1
№
65
Назва деталі
Чотириконтактна з'єднувальна панель типу ПС2-А2 у зборі
Заводський номер
130Т-3723043
Кількість на модель
1
№
67
Назва деталі
Задній ліхтар типу ФП133А
Заводський номер
131-3716010-Б
Кількість на модель
2
№
68
Назва деталі
Ліхтар для освітлення номерного знака типу ФП134 у зборі
Заводський номер
131-3717010
Кількість на модель
1
№
69
Назва деталі
Розетка штепсельна для причепа типу ПС300А- 100 у зборі
Заводський номер
164Ю-3716110
Кількість на модель
1
№
70
Назва деталі
Розетка типу ПС400 у зборі
Заводський номер
131-3715020
Кількість на модель
1
№
71
Назва деталі
Переносна лампа типу ПЛТ67-А у зборі
Заводський номер
130Т-3715010-А1
Кількість на модель
1
№
72
Назва деталі
З'єднувальна панель з трьома контактами типу ПС1-А2 у зборі (для моделей 131Н та 131НА з одношвидкісною коробкою відбору потужності)
Заводський номер
150Ю-3723032
Кількість на модель
1
№
75
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Передній ліхтар типу ПФ133А у зборі | 131-3712010-Б | 2 | 2 | 1 | |||||||||||||||||||||
| 2 | Фара типу ФГ122-ГВ у зборі | 130Т-3711010-Б2 | 2 | |||||||||||||||||||||||
| 3 | П'ятиконтактна з'єднувальна панель типу ПС5 у зборі | 164Ю-3723079 | 5 | 5 | 3 | |||||||||||||||||||||
| 4 | Сигнальний ліхтар типу УП101 у зборі | 130Т-3726038 | 2 | 2 | 4 | |||||||||||||||||||||
| 5 | Двоконтактна панель типу ПС4-А2 у зборі | 150Ю-3723076 | 1 | 1 | 5 | |||||||||||||||||||||
| 6 | Провід акумуляторної батареї-стартера в зборі | 131-3724172-А | 1 | 1 | 6 | |||||||||||||||||||||
| 7 | Стартер типу СТ2А у зборі | 131-3708010-01 | 1 | 1 | 7 | |||||||||||||||||||||
| 8 | Датчик індикатора температури води типу ТМ-100-В у зборі | 130Т-3808012 | 1 | 1 | 8 | |||||||||||||||||||||
| 9 | Звуковий сигнал типу С311-01 у комплекті | 130Т-3721020-02 | 1 | 1 | 9 | |||||||||||||||||||||
| 10 | Датчик перегріву води в радіаторі типу ТМ-102 у зборі | 130Т-3808014 | 1 | 1 | 10 | |||||||||||||||||||||
| 11 | Розподільник типу 4601.3706 у зборі | 130Т-3706010-30 | 11 | |||||||||||||||||||||||
| 12 | Свічка запалювання типу А11-А у комплекті | 130-3707010-А | 12 | |||||||||||||||||||||||
| 13 | Генератор типу 3207.3701 у зборі | 130Т-3701010-21 | 13 | |||||||||||||||||||||||
| 14 | Реле увімкнення стартера типу РС502 у зборі | 130Т-3708110-А | 1 | 1 | 14 | |||||||||||||||||||||
| 15 | Котушка запалювання Б114-Б у зборі | 130Т-3705010-В | 15 | |||||||||||||||||||||||
| 16 | Додатковий опір типу СЕ107 | 130Т-3705050 | 16 | |||||||||||||||||||||||
| 17 | Комплект високовольтних проводів | 130Т-3707078-В | 17 | |||||||||||||||||||||||
| 18 | Підкапотна лампа типу ПД308-А у зборі | 130Т-3715060-А | 1 | 1 | 18 | |||||||||||||||||||||
| 19 | Провід високої напруги, котушка запалювання, розподільник | 130-3707150-Г | 19 | |||||||||||||||||||||||
| 20 | Регулятор напруги типу 201.3702 у зборі | 130Т-3702010-11 | 20 | |||||||||||||||||||||||
| 21 | Вимикач сигналу гальмування типу ВК13-Б у зборі | 131-3720010-А2 | 1 | 1 | 21 | |||||||||||||||||||||
| 22 | Електродвигун обігрівача типу 192.3730 у зборі (35 Вт) | 130Т-3730010 | 1 | 1 | 22 | |||||||||||||||||||||
| 23 | Додатковий опір електродвигуна типу СЭ300 у зборі | 130Т-3730166 | 1 | 1 | 23 | |||||||||||||||||||||
| 24 | Акумуляторна батарея типу 6СТ-90ЭМ (з електролітом) у зборі | 131-3703010-А | 1 | 1 | 24 | |||||||||||||||||||||
| 25 | Провід акумуляторної батареї до вимикача маси в зборі | 131-3703200 | 1 | 1 | 25 | |||||||||||||||||||||
| 26 | Вимикач маси акумуляторної батареї типу ВК318-Б | 131-3703140 | 1 | 1 | 26 | |||||||||||||||||||||
| 27 | Кабель «кабіна-рама» у зборі | 131-3724102 | 1 | 1 | 27 | |||||||||||||||||||||
| 28 | Вимикач запалювання типу ВК350 у зборі | 130Т-3704010-А | 1 | 1 | 28 | |||||||||||||||||||||
| 29 | Термобіметалевий запобіжник типу ПР2-Б | 150Ю-3722150 | 1 | 1 | 29 | |||||||||||||||||||||
| 29 | Манометр тиску повітря в шинах типу МД223-Б у зборі | 131-3810090-Б | 1 | 1 | 29 | |||||||||||||||||||||
| 30 | Запобіжник 6А | 130-3722105 | 1 | 1 | 30 | |||||||||||||||||||||
| 32 | Запобіжник 7,5А | 130-3722210 | 1 | 1 | 32 | |||||||||||||||||||||
| 33 | Переривач покажчиків повороту типу РС57 у зборі | 164Ю-3726026 | 1 | 1 | 33 | |||||||||||||||||||||
| 34 | Спідометр типу СП201-А у зборі | Спидометр типа СП201-А в сборе | 1 | 1 | 34 | |||||||||||||||||||||
| 35 | Патрони ламп освітлення приладів з проводами типу ПП126-К у зборі | 131-3713230-Б | 1 | 1 | 35 | |||||||||||||||||||||
| 36 | Контрольна лампа типу ПД20-Е | 130Т-3803021 | 1 | 1 | 36 | |||||||||||||||||||||
| 37 | Контрольна лампа поворотників типу ПД20-Д | 164Ю-3803025 | 1 | 1 | 37 | |||||||||||||||||||||
| 38 | Патрон контрольної лампи | 150Ю-3713240 | 1 | 1 | 38 | |||||||||||||||||||||
| 39 | З'єднувач проводів у зборі | 150Ю-3723100 | 3 | 3 | 39 | |||||||||||||||||||||
| 40 | Комбінація чотирьох приладів типу КП205-А у комплекті | Комбинация четырех приборов типа КП205-А | 1 | 1 | 40 | |||||||||||||||||||||
| 41 | Провід контрольних ламп аварійного падіння тиску масла та покажчиків повороту | 130-3724558 | 2 | 2 | 41 | |||||||||||||||||||||
| 44 | Контактний пристрій із кришкою у зборі | 130-3721062 | 1 | 1 | 44 | |||||||||||||||||||||
| 45 | Манометр тиску повітря в системі пневматичного приводу гальм типу МД-213 у зборі | Манометр давления воздуха в системе пнев | 1 | 1 | 45 | |||||||||||||||||||||
| 46 | Електромагнітне реле типу РС523 у зборі | 114-3733024 | 1 | 1 | 46 | |||||||||||||||||||||
| 47 | Центральний вимикач типу П44-А у зборі | 130Т-3709010 | 1 | 1 | 47 | |||||||||||||||||||||
| ||||||||||||||||||||||||||
| 48 | Вимикач типу ВК26-А2 у зборі | 155Ю-3713300 | 1 | 1 | 48 | |||||||||||||||||||||
| 49 | Перемикач типу П20-А2 у зборі | 150Ю-3713300 | 1 | 1 | 49 | |||||||||||||||||||||
| 53 | Вимикач управління реле типу 4607.3710 у зборі | 131-3710600-01 | 1 | 1 | 53 | |||||||||||||||||||||
| 55 | Ліхтар освітлення кабіни типу ФП12-Б у зборі | 131-3714320 | 1 | 1 | 55 | |||||||||||||||||||||
| 56 | Електродвигун вентилятора типу МЭ11 у зборі | 157КЮ-3730020 | 1 | 1 | 56 | |||||||||||||||||||||
| 57 | Датчик покажчика рівня палива типу БМ117-Д-Т у зборі | 130Т-3806040-01 | 2 | 2 | 57 | |||||||||||||||||||||
| 58 | Транзисторний комутатор типу ТК102 у зборі | 130Т-3734010 | 58 | |||||||||||||||||||||||
| 59 | Ножний перемикач фар типу П53-Б | 130Т-3709036 | 59 | |||||||||||||||||||||||
| 60 | Перемикач поворотників типу П105А-01 | 130Т-3709060-20 | 1 | 1 | 60 | |||||||||||||||||||||
| 61 | Вимикач типу ВК- 403 у зборі | 131-3710136-Б | 1 | 1 | 61 | |||||||||||||||||||||
| 63 | Електромагніт приводу повітряного клапана типу РС326 у зборі | 131-3733010 | 1 | 1 | 63 | |||||||||||||||||||||
| 64 | Розетка типу 47К у зборі | 150Ю-3715020 | 1 | 1 | 64 | |||||||||||||||||||||
| 65 | Плафон кабіни типу ПК201 у зборі | 130Т-3714010-Б | 1 | 1 | 65 | |||||||||||||||||||||
| 67 | Чотириконтактна з'єднувальна панель типу ПС2-А2 у зборі | 130Т-3723043 | 1 | 1 | 67 | |||||||||||||||||||||
| 68 | Задній ліхтар типу ФП133А | 131-3716010-Б | 2 | 2 | 68 | |||||||||||||||||||||
| 69 | Ліхтар для освітлення номерного знака типу ФП134 у зборі | 131-3717010 | 1 | 1 | 69 | |||||||||||||||||||||
| 70 | Розетка штепсельна для причепа типу ПС300А- 100 у зборі | 164Ю-3716110 | 1 | 1 | 70 | |||||||||||||||||||||
| 71 | Розетка типу ПС400 у зборі | 131-3715020 | 1 | 1 | 71 | |||||||||||||||||||||
| 72 | Переносна лампа типу ПЛТ67-А у зборі | 130Т-3715010-А1 | 1 | 1 | 72 | |||||||||||||||||||||
| 75 | З'єднувальна панель з трьома контактами типу ПС1-А2 у зборі (для моделей 131Н та 131НА з одношвидкісною коробкою відбору потужності) | 150Ю-3723032 | 1 | 1 | 75 | |||||||||||||||||||||
