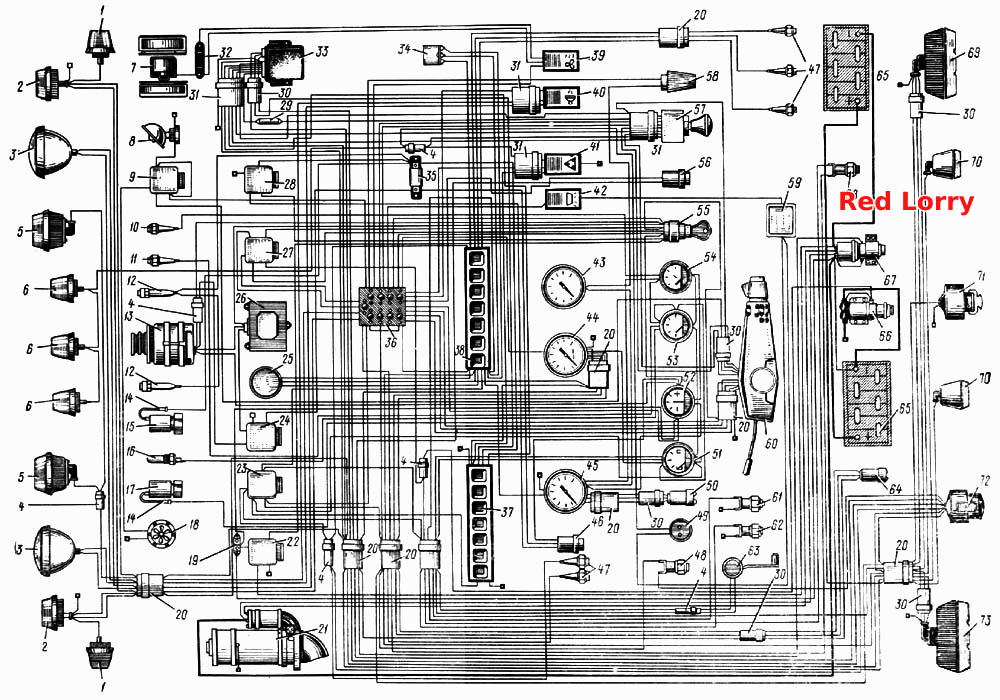

Схема електрообладнання
100%
Назва деталі
Шпилька кріплення стартера
Заводський номер
1/35615/21
Кількість на модель
1
№
Назва деталі
Кронштейн для кріплення блоку з контрольними лампами
Заводський номер
130-3803151
Кількість на модель
4
№
Назва деталі
Кришка з боку контактних кілець
Заводський номер
Г287-3701300
Кількість на модель
1
№
Назва деталі
Прокладка датчика
Заводський номер
5320-3827013
Кількість на модель
1
№
Назва деталі
Диск
Заводський номер
252004-П8
Кількість на модель
4
№
Назва деталі
Диск 37.001.144-96 OST __NT__2__8
Заводський номер
252005-П29
Кількість на модель
1
№
Назва деталі
Диск
Заводський номер
252006-П8
Кількість на модель
1
№
Назва деталі
Пружинна шайба
Заводський номер
1/05172/73
Кількість на модель
3
№
Назва деталі
Диск 37.001.115-75T OST __NT__2__6
Заводський номер
252134-П2
Кількість на модель
4
№
Назва деталі
Диск .T
Заводський номер
252135-П2
Кількість на модель
1
№
Шайба пружинна 8 гровер 8 оцинкована 252135-П9, 252155-П9
Виробник
RedLorry
Ціна
0.32 ₴
Наявність
В наявності
Заводський номер
252135-П2
Назва деталі
Шайба 37.001.115-75 від ОСТ __NT__2__10
Заводський номер
252136-П2
Кількість на модель
1
№
Шайба пружинна 10 (гровер) оцинкована 1/05168/77
Виробник
RedLorry
Ціна
0.61 ₴
Наявність
В наявності
Заводський номер
1/05168/77
Назва деталі
Чотириконтактна колодка для зовнішніх штекерів
Заводський номер
4 573 739 007
Кількість на модель
6
№
Назва деталі
З'єднувальна колодка
Заводський номер
4 573 739 003
Кількість на модель
4
№
Назва деталі
З'єднувальна колодка
Заводський номер
4 573 739 012
Кількість на модель
4
№
Назва деталі
Болт M8х30
Заводський номер
201460-П29
Кількість на модель
1
№
Назва деталі
гвинт
Заводський номер
201424-П8
Кількість на модель
2
№
Назва деталі
Болт M16x1,5-6gx140
Заводський номер
1/59821/21
Кількість на модель
3
№
Назва деталі
Гвинт М166х__NT__2__
Заводський номер
220105-П8
Кількість на модель
2
№
Назва деталі
Гвинт
Заводський номер
220076-П8
Кількість на модель
5
№
Назва деталі
Гвинт М6х1х12 для кріплення утримувача ущільнювача
Заводський номер
220103-П8
Кількість на модель
2
№
Назва деталі
Втулка
Заводський номер
164А-3722291
Кількість на модель
2
№
Назва деталі
Гайка М16х1,5-6Н
Заводський номер
1/21641/11
Кількість на модель
1
№
Назва деталі
Гайка М6х1
Заводський номер
251261-П8
Кількість на модель
2
№
Назва деталі
Гайка М10х1, 25
Заводський номер
250517-П29
Кількість на модель
2
№
Назва деталі
Гайкотримач
Заводський номер
303015-П
Кількість на модель
2
№
Назва деталі
Сигнальний ліхтар типу УП101 у зборі
Заводський номер
130Т-3726038
Кількість на модель
2
№
1
Назва деталі
Передній ліхтар типу ПФ130 у зборі
Заводський номер
130Т-3712010-Б
Кількість на модель
2
№
2
Назва деталі
Фара типу ФГ150-Г у зборі
Заводський номер
130Т-3711010-В
Кількість на модель
2
№
3
Назва деталі
Двоконтактна колодка для внутрішніх штекерів
Заводський номер
4 573 739 004
Кількість на модель
4
№
4
Назва деталі
Протитуманна фара типу ФГ152-Б
Заводський номер
133ВЯ-3743010
Кількість на модель
2
№
5
Назва деталі
Електродвигун обігрівача в зборі
Заводський номер
130Т-3730024-Б
Кількість на модель
1
№
7
Назва деталі
Підкапотна лампа типу ПД308-А у зборі
Заводський номер
130Т-3715060-А
Кількість на модель
1
№
8
Назва деталі
Універсальне реле 111.3747
Заводський номер
130-3721225
Кількість на модель
1
№
9
Назва деталі
Датчик сигналізатора тиску масла типу ММ111-Б
Заводський номер
130-3829030
Кількість на модель
1
№
10
Назва деталі
Датчик сигналізатора температури води типу ТЛ111
Заводський номер
130-3828030
Кількість на модель
1
№
11
Назва деталі
Факельна штифтова свічка 12 типу 13.3740
Заводський номер
133ВЯ-3740010
Кількість на модель
2
№
12
Назва деталі
Генератор змінного струму типу Г287В
Заводський номер
133ВЯ-3701010
Кількість на модель
1
№
13
Назва деталі
Одноконтактна колодка для внутрішніх штекерів
Заводський номер
4 573 739 002
Кількість на модель
2
№
14
Назва деталі
Електромагнітний клапан 12 типу 13.3741
Заводський номер
133ВЯ-3740161
Кількість на модель
1
№
15
Назва деталі
Датчик індикатора температури води типу ТМ100-А
Заводський номер
130Т-3828010
Кількість на модель
1
№
16
Назва деталі
Електромагнітний пневмоклапан у зборі
Заводський номер
130-3721125
Кількість на модель
1
№
17
Назва деталі
Звуковий сигнал типу С311-В у комплекті
Заводський номер
130Т-3721020-Б
Кількість на модель
1
№
18
Назва деталі
Двоконтактна панель типу ПС4-А2 у зборі
Заводський номер
150Ю-3723076
Кількість на модель
1
№
19
Назва деталі
З'єднувальна колодка
Заводський номер
4 573 739 011
Кількість на модель
10
№
20
Назва деталі
Стартер у зборі
Заводський номер
740.3708000
Кількість на модель
1
№
21
Назва деталі
Реле увімкнення стартера типу РС502 у зборі
Заводський номер
130Т-3708110-А
Кількість на модель
1
№
22
Назва деталі
Шумовий сигналізатор типу РС508 у зборі
Заводський номер
133ВЯ-3721300
Кількість на модель
1
№
25
Назва деталі
Регулятор напруги типу РР132 у зборі
Заводський номер
131-3702010-Б
Кількість на модель
1
№
26
Назва деталі
Запобіжник 6А
Заводський номер
130-3722105
Кількість на модель
1
№
29
Назва деталі
Чотириконтактна колодка для внутрішніх штекерів
Заводський номер
4 573 739 008
Кількість на модель
6
№
30
Назва деталі
З'єднувальна колодка
Заводський номер
4 573 739 013
Кількість на модель
4
№
31
Назва деталі
Додатковий опір електродвигуна типу СЭ300 у зборі
Заводський номер
130Т-3730166
Кількість на модель
1
№
32
Назва деталі
Переривач покажчиків повороту типу РС950 у зборі
Заводський номер
130Т-3726026
Кількість на модель
1
№
33
Назва деталі
Переривник контрольної лампи стоянкового гальма типу РС492 у зборі
Заводський номер
133ВЯ-3803135
Кількість на модель
1
№
34
Назва деталі
Електротермореле типу 14.3741 для електропальникового нагрівача
Заводський номер
133ВЯ-3740104
Кількість на модель
1
№
35
Назва деталі
Панель кріплення запобіжників
Заводський номер
130-3722252-Б
Кількість на модель
1
№
36
Назва деталі
Блок контрольних ламп гальмівної системи
Заводський номер
ПД512
Кількість на модель
1
№
37
Назва деталі
Блок контрольних ламп
Заводський номер
ПД511
Кількість на модель
1
№
38
Назва деталі
Перемикач протитуманних фар
Заводський номер
П147.01.03
Кількість на модель
1
№
40
Назва деталі
Повітряний манометр
Заводський номер
1302.3830
Кількість на модель
2
№
43
Назва деталі
Спідометр
Заводський номер
СП-154
Кількість на модель
1
№
44
Назва деталі
Електричний тахометр типу ТХ144
Заводський номер
133ВЯ-3813010
Кількість на модель
1
№
45
Назва деталі
Кнопковий вимикач типу 11.3704
Заводський номер
130-3710110
Кількість на модель
1
№
46
Назва деталі
Датчик аварійного падіння тиску повітря в пневмосистемі типу М124-Б
Заводський номер
133ВЯ-3830300
Кількість на модель
5
№
47
Назва деталі
Вимикач сигналу гальмування типу ММ 125 у зборі
Заводський номер
133ВЯ-3720010
Кількість на модель
1
№
48
Назва деталі
Розетка типу 47К у зборі
Заводський номер
150Ю-3715020
Кількість на модель
1
№
49
Назва деталі
Електричний датчик тахометра типу МЭ307 у зборі
Заводський номер
133ВЯ-3813560
Кількість на модель
1
№
50
Назва деталі
Приймач датчика рівня палива
Заводський номер
13.3806
Кількість на модель
1
№
51
Назва деталі
Амперметр
Заводський номер
АП 171
Кількість на модель
1
№
52
Назва деталі
Індикатор температури ТУ-
Заводський номер
14.3807
Кількість на модель
1
№
53
Назва деталі
Манометр тиску масла
Заводський номер
МД234
Кількість на модель
1
№
54
Назва деталі
Вимикач запалювання типу ВК353 у зборі
Заводський номер
133ВЯ-3704010
Кількість на модель
1
№
55
Назва деталі
Вимикач аварійної сигналізації типу ВК422-12
Заводський номер
130Т-3710150
Кількість на модель
1
№
57
Назва деталі
Вимикач типу ВК416-Б освітлення приладової панелі
Заводський номер
130Т-3710570
Кількість на модель
1
№
58
Назва деталі
Плафон кабіни типу ПК201-10 у зборі
Заводський номер
130Т-3714010-В
Кількість на модель
1
№
59
Назва деталі
Перемикачі світла та поворотників типу П145 у зборі
Заводський номер
130Т-3709060-Б
Кількість на модель
1
№
60
Назва деталі
Датчик покажчика рівня палива БМ165-В
Заводський номер
130Т-3827010
Кількість на модель
1
№
63
Назва деталі
Акумуляторна батарея, заряджена електролітом
Заводський номер
133ВЯ-3703010
Кількість на модель
2
№
65
Назва деталі
Вимикач заземлення типу ВК- 861 у зборі
Заводський номер
130Т-3737010
Кількість на модель
1
№
66
Назва деталі
Пусковий перемикач типу ВК-30-Б
Заводський номер
133ВЯ-3709140
Кількість на модель
1
№
67
Назва деталі
Вимикач світла заднього ходу типу ВК418 у зборі
Заводський номер
130Т-3710180
Кількість на модель
1
№
68
Назва деталі
Правий задній ліхтар типу ФП130-Б у зборі
Заводський номер
130Т-3716010
Кількість на модель
1
№
69
Назва деталі
Ліхтар заднього ходу типу ФП135 у зборі
Заводський номер
130-3716340
Кількість на модель
2
№
70
Назва деталі
Розетка типу ПС400 у зборі
Заводський номер
131-3715020
Кількість на модель
1
№
71
Назва деталі
Розетка штепсельна для причепа типу ПС300А- 100 у зборі
Заводський номер
164Ю-3716110
Кількість на модель
1
№
72
Назва деталі
Лівий задній ліхтар типу ФП130 у зборі
Заводський номер
130Т-3716011
Кількість на модель
1
№
73
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Шпилька кріплення стартера | 1/35615/21 | 1 | 1 | |||||||||||||||||||||||
| Кронштейн для кріплення блоку з контрольними лампами | 130-3803151 | 4 | 4 | |||||||||||||||||||||||
| Кришка з боку контактних кілець | Г287-3701300 | 1 | 1 | |||||||||||||||||||||||
| Прокладка датчика | 5320-3827013 | 1 | 1 | |||||||||||||||||||||||
| Диск | 252004-П8 | 4 | 4 | |||||||||||||||||||||||
| Диск 37.001.144-96 OST __NT__2__8 | 252005-П29 | 1 | 1 | |||||||||||||||||||||||
| Диск | 252006-П8 | 1 | 1 | |||||||||||||||||||||||
| Пружинна шайба | 1/05172/73 | 3 | 3 | |||||||||||||||||||||||
| Диск 37.001.115-75T OST __NT__2__6 | 252134-П2 | 4 | 4 | |||||||||||||||||||||||
| Диск .T | 252135-П2 | 1 | 1 | |||||||||||||||||||||||
| ||||||||||||||||||||||||||
| Шайба 37.001.115-75 від ОСТ __NT__2__10 | 252136-П2 | 1 | 1 | |||||||||||||||||||||||
| ||||||||||||||||||||||||||
| Чотириконтактна колодка для зовнішніх штекерів | 4 573 739 007 | 6 | 6 | |||||||||||||||||||||||
| З'єднувальна колодка | 4 573 739 003 | 4 | 4 | |||||||||||||||||||||||
| З'єднувальна колодка | 4 573 739 012 | 4 | 4 | |||||||||||||||||||||||
| Болт M8х30 | 201460-П29 | 1 | 1 | |||||||||||||||||||||||
| гвинт | 201424-П8 | 2 | 2 | |||||||||||||||||||||||
| Болт M16x1,5-6gx140 | 1/59821/21 | 3 | 3 | |||||||||||||||||||||||
| Гвинт М166х__NT__2__ | 220105-П8 | 2 | 2 | |||||||||||||||||||||||
| Гвинт | 220076-П8 | 5 | 5 | |||||||||||||||||||||||
| Гвинт М6х1х12 для кріплення утримувача ущільнювача | 220103-П8 | 2 | 2 | |||||||||||||||||||||||
| Втулка | 164А-3722291 | 2 | 2 | |||||||||||||||||||||||
| Гайка М16х1,5-6Н | 1/21641/11 | 1 | 1 | |||||||||||||||||||||||
| Гайка М6х1 | 251261-П8 | 2 | 2 | |||||||||||||||||||||||
| Гайка М10х1, 25 | 250517-П29 | 2 | 2 | |||||||||||||||||||||||
| Гайкотримач | 303015-П | 2 | 2 | |||||||||||||||||||||||
| 1 | Сигнальний ліхтар типу УП101 у зборі | 130Т-3726038 | 2 | 2 | 1 | |||||||||||||||||||||
| 2 | Передній ліхтар типу ПФ130 у зборі | 130Т-3712010-Б | 2 | 2 | 2 | |||||||||||||||||||||
| 3 | Фара типу ФГ150-Г у зборі | 130Т-3711010-В | 2 | 2 | 3 | |||||||||||||||||||||
| 4 | Двоконтактна колодка для внутрішніх штекерів | 4 573 739 004 | 4 | 4 | 4 | |||||||||||||||||||||
| 5 | Протитуманна фара типу ФГ152-Б | 133ВЯ-3743010 | 2 | 2 | 5 | |||||||||||||||||||||
| 7 | Електродвигун обігрівача в зборі | 130Т-3730024-Б | 1 | 1 | 7 | |||||||||||||||||||||
| 8 | Підкапотна лампа типу ПД308-А у зборі | 130Т-3715060-А | 1 | 1 | 8 | |||||||||||||||||||||
| 9 | Універсальне реле 111.3747 | 130-3721225 | 1 | 1 | 9 | |||||||||||||||||||||
| 10 | Датчик сигналізатора тиску масла типу ММ111-Б | 130-3829030 | 1 | 1 | 10 | |||||||||||||||||||||
| 11 | Датчик сигналізатора температури води типу ТЛ111 | 130-3828030 | 1 | 1 | 11 | |||||||||||||||||||||
| 12 | Факельна штифтова свічка 12 типу 13.3740 | 133ВЯ-3740010 | 2 | 2 | 12 | |||||||||||||||||||||
| 13 | Генератор змінного струму типу Г287В | 133ВЯ-3701010 | 1 | 1 | 13 | |||||||||||||||||||||
| 14 | Одноконтактна колодка для внутрішніх штекерів | 4 573 739 002 | 2 | 2 | 14 | |||||||||||||||||||||
| 15 | Електромагнітний клапан 12 типу 13.3741 | 133ВЯ-3740161 | 1 | 1 | 15 | |||||||||||||||||||||
| 16 | Датчик індикатора температури води типу ТМ100-А | 130Т-3828010 | 1 | 1 | 16 | |||||||||||||||||||||
| 17 | Електромагнітний пневмоклапан у зборі | 130-3721125 | 1 | 1 | 17 | |||||||||||||||||||||
| 18 | Звуковий сигнал типу С311-В у комплекті | 130Т-3721020-Б | 1 | 1 | 18 | |||||||||||||||||||||
| 19 | Двоконтактна панель типу ПС4-А2 у зборі | 150Ю-3723076 | 1 | 1 | 19 | |||||||||||||||||||||
| 20 | З'єднувальна колодка | 4 573 739 011 | 10 | 10 | 20 | |||||||||||||||||||||
| 21 | Стартер у зборі | 740.3708000 | 1 | 1 | 21 | |||||||||||||||||||||
| 22 | Реле увімкнення стартера типу РС502 у зборі | 130Т-3708110-А | 1 | 1 | 22 | |||||||||||||||||||||
| 25 | Шумовий сигналізатор типу РС508 у зборі | 133ВЯ-3721300 | 1 | 1 | 25 | |||||||||||||||||||||
| 26 | Регулятор напруги типу РР132 у зборі | 131-3702010-Б | 1 | 1 | 26 | |||||||||||||||||||||
| 29 | Запобіжник 6А | 130-3722105 | 1 | 1 | 29 | |||||||||||||||||||||
| 30 | Чотириконтактна колодка для внутрішніх штекерів | 4 573 739 008 | 6 | 6 | 30 | |||||||||||||||||||||
| 31 | З'єднувальна колодка | 4 573 739 013 | 4 | 4 | 31 | |||||||||||||||||||||
| 32 | Додатковий опір електродвигуна типу СЭ300 у зборі | 130Т-3730166 | 1 | 1 | 32 | |||||||||||||||||||||
| 33 | Переривач покажчиків повороту типу РС950 у зборі | 130Т-3726026 | 1 | 1 | 33 | |||||||||||||||||||||
| 34 | Переривник контрольної лампи стоянкового гальма типу РС492 у зборі | 133ВЯ-3803135 | 1 | 1 | 34 | |||||||||||||||||||||
| 35 | Електротермореле типу 14.3741 для електропальникового нагрівача | 133ВЯ-3740104 | 1 | 1 | 35 | |||||||||||||||||||||
| 36 | Панель кріплення запобіжників | 130-3722252-Б | 1 | 1 | 36 | |||||||||||||||||||||
| 37 | Блок контрольних ламп гальмівної системи | ПД512 | 1 | 1 | 37 | |||||||||||||||||||||
| 38 | Блок контрольних ламп | ПД511 | 1 | 1 | 38 | |||||||||||||||||||||
| 40 | Перемикач протитуманних фар | П147.01.03 | 1 | 1 | 40 | |||||||||||||||||||||
| 43 | Повітряний манометр | 1302.3830 | 2 | 2 | 43 | |||||||||||||||||||||
| 44 | Спідометр | СП-154 | 1 | 1 | 44 | |||||||||||||||||||||
| 45 | Електричний тахометр типу ТХ144 | 133ВЯ-3813010 | 1 | 1 | 45 | |||||||||||||||||||||
| 46 | Кнопковий вимикач типу 11.3704 | 130-3710110 | 1 | 1 | 46 | |||||||||||||||||||||
| 47 | Датчик аварійного падіння тиску повітря в пневмосистемі типу М124-Б | 133ВЯ-3830300 | 5 | 5 | 47 | |||||||||||||||||||||
| 48 | Вимикач сигналу гальмування типу ММ 125 у зборі | 133ВЯ-3720010 | 1 | 1 | 48 | |||||||||||||||||||||
| 49 | Розетка типу 47К у зборі | 150Ю-3715020 | 1 | 1 | 49 | |||||||||||||||||||||
| 50 | Електричний датчик тахометра типу МЭ307 у зборі | 133ВЯ-3813560 | 1 | 1 | 50 | |||||||||||||||||||||
| 51 | Приймач датчика рівня палива | 13.3806 | 1 | 1 | 51 | |||||||||||||||||||||
| 52 | Амперметр | АП 171 | 1 | 1 | 52 | |||||||||||||||||||||
| 53 | Індикатор температури ТУ- | 14.3807 | 1 | 1 | 53 | |||||||||||||||||||||
| 54 | Манометр тиску масла | МД234 | 1 | 1 | 54 | |||||||||||||||||||||
| 55 | Вимикач запалювання типу ВК353 у зборі | 133ВЯ-3704010 | 1 | 1 | 55 | |||||||||||||||||||||
| 57 | Вимикач аварійної сигналізації типу ВК422-12 | 130Т-3710150 | 1 | 1 | 57 | |||||||||||||||||||||
| 58 | Вимикач типу ВК416-Б освітлення приладової панелі | 130Т-3710570 | 1 | 1 | 58 | |||||||||||||||||||||
| 59 | Плафон кабіни типу ПК201-10 у зборі | 130Т-3714010-В | 1 | 1 | 59 | |||||||||||||||||||||
| 60 | Перемикачі світла та поворотників типу П145 у зборі | 130Т-3709060-Б | 1 | 1 | 60 | |||||||||||||||||||||
| 63 | Датчик покажчика рівня палива БМ165-В | 130Т-3827010 | 1 | 1 | 63 | |||||||||||||||||||||
| 65 | Акумуляторна батарея, заряджена електролітом | 133ВЯ-3703010 | 2 | 2 | 65 | |||||||||||||||||||||
| 66 | Вимикач заземлення типу ВК- 861 у зборі | 130Т-3737010 | 1 | 1 | 66 | |||||||||||||||||||||
| 67 | Пусковий перемикач типу ВК-30-Б | 133ВЯ-3709140 | 1 | 1 | 67 | |||||||||||||||||||||
| 68 | Вимикач світла заднього ходу типу ВК418 у зборі | 130Т-3710180 | 1 | 1 | 68 | |||||||||||||||||||||
| 69 | Правий задній ліхтар типу ФП130-Б у зборі | 130Т-3716010 | 1 | 1 | 69 | |||||||||||||||||||||
| 70 | Ліхтар заднього ходу типу ФП135 у зборі | 130-3716340 | 2 | 2 | 70 | |||||||||||||||||||||
| 71 | Розетка типу ПС400 у зборі | 131-3715020 | 1 | 1 | 71 | |||||||||||||||||||||
| 72 | Розетка штепсельна для причепа типу ПС300А- 100 у зборі | 164Ю-3716110 | 1 | 1 | 72 | |||||||||||||||||||||
| 73 | Лівий задній ліхтар типу ФП130 у зборі | 130Т-3716011 | 1 | 1 | 73 | |||||||||||||||||||||
