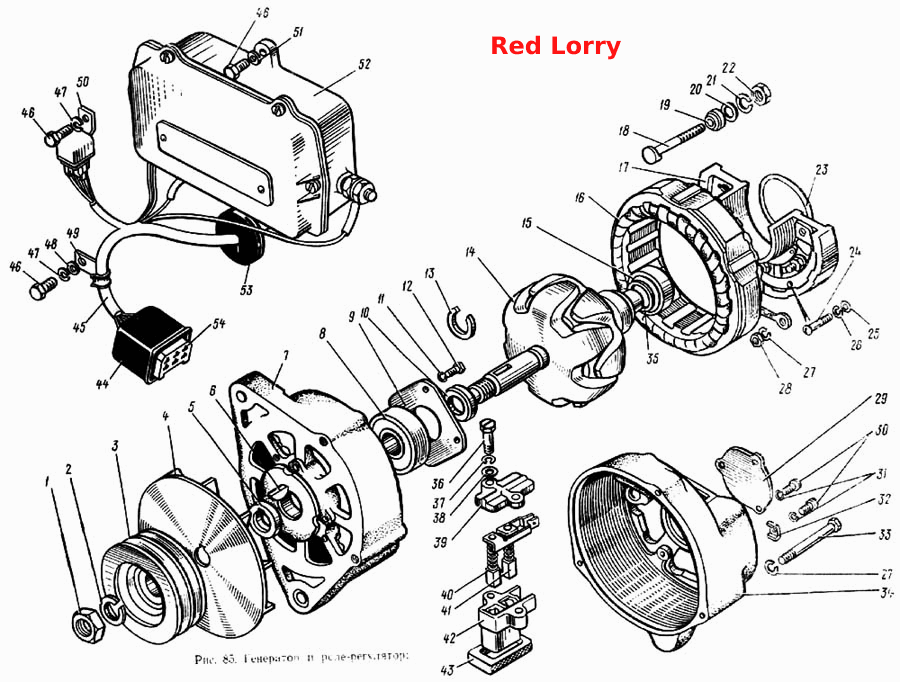

Генератор і реле-регулятор
100%
Назва деталі
Вал ротора
Заводський номер
Г287-3701211
Кількість на модель
1
№
Назва деталі
Тримач для щітки
Заводський номер
Г272-3701010-01
Кількість на модель
1
№
Назва деталі
Полюсний наконечник з боку приводу
Заводський номер
Г287-3701212
Кількість на модель
1
№
Назва деталі
Ротор (ліва половина)
Заводський номер
Г287-3701213
Кількість на модель
1
№
Назва деталі
Кришка з боку приводу
Заводський номер
Г287-3701400
Кількість на модель
1
№
Назва деталі
Контактне кільце
Заводський номер
Г250-3701205
Кількість на модель
2
№
Назва деталі
Захисне кільце
Заводський номер
Г287-3701218
Кількість на модель
1
№
Назва деталі
Одноконтактна колодка для зовнішніх штекерів
Заводський номер
4 573 739 001
Кількість на модель
2
№
Назва деталі
Котушка збудження в зборі
Заводський номер
Г287-3701220
Кількість на модель
1
№
Назва деталі
Гайка М6х1
Заводський номер
251261-П8
Кількість на модель
3
№
Назва деталі
Гайка М16
Заводський номер
МХ-0235-01
Кількість на модель
1
№
1
Назва деталі
Конічна шайба
Заводський номер
Г287-3701074
Кількість на модель
1
№
2
Назва деталі
Шків
Заводський номер
Г288-3701051
Кількість на модель
1
№
3
Назва деталі
Вентилятор у зборі
Заводський номер
Г287-3701055
Кількість на модель
1
№
4
Назва деталі
Втулка
Заводський номер
Г287-3701054
Кількість на модель
1
№
5
Назва деталі
Сегментна шпонка
Заводський номер
Х-4148
Кількість на модель
1
№
6
Назва деталі
Кришка з боку приводу з втулками у зборі
Заводський номер
Г287-3701401
Кількість на модель
1
№
7
Назва деталі
Шарикоподшипник
Заводський номер
1180304-КС9
Кількість на модель
1
№
8
Назва деталі
Спеціальна шайба
Заводський номер
Г287-3701405
Кількість на модель
1
№
9
Назва деталі
Опорна втулка
Заводський номер
Г287-3701053
Кількість на модель
1
№
10
Назва деталі
Диск 5T.65G
Заводський номер
Х-4001-01
Кількість на модель
4
№
11
Назва деталі
Гвинт для кріплення шайби
Заводський номер
НО-0603-10
Кількість на модель
4
№
12
Назва деталі
Розрізне кільце
Заводський номер
Г210-3701202
Кількість на модель
1
№
13
Назва деталі
Ротор у зборі
Заводський номер
Г287-3701200
Кількість на модель
1
№
14
Назва деталі
Подшипник
Заводський номер
180603КС9
Кількість на модель
1
№
15
Назва деталі
Статор у зборі
Заводський номер
Г287-3701100А
Кількість на модель
1
№
16
Назва деталі
Випрямний блок
Заводський номер
БПВ-7-100-02
Кількість на модель
1
№
17
Назва деталі
Контактний болт
Заводський номер
НО-0801-10
Кількість на модель
1
№
18
Назва деталі
Ізоляційна втулка
Заводський номер
Г287-3701319
Кількість на модель
1
№
19
Назва деталі
Диск
Заводський номер
1-МЮ-37
Кількість на модель
1
№
20
Назва деталі
Пружинна шайба
Заводський номер
МХ-0246-01
Кількість на модель
2
№
21
Назва деталі
Гайка
Заводський номер
8Х-1537М
Кількість на модель
2
№
22
Назва деталі
Кільце
Заводський номер
Г287-3701305А
Кількість на модель
1
№
23
Назва деталі
Гвинт стяжної стрічки
Заводський номер
МХ-0139
Кількість на модель
3
№
24
Назва деталі
Сталева шайба
Заводський номер
8Х-1497А
Кількість на модель
3
№
25
Назва деталі
Диск 6T.65G
Заводський номер
Х-1482-01
Кількість на модель
3
№
27
Назва деталі
Гайка М6
Заводський номер
8Х-1533М
Кількість на модель
3
№
28
Назва деталі
Кришка підшипника
Заводський номер
Г287-3701060
Кількість на модель
1
№
29
Назва деталі
Гвинт М5
Заводський номер
Х-4237-01
Кількість на модель
3
№
30
Назва деталі
Скоба
Заводський номер
Г250А1-3701053
Кількість на модель
1
№
32
Назва деталі
Гвинт М6
Заводський номер
НО-0102
Кількість на модель
3
№
33
Назва деталі
Кришка з боку контактних кілець із втулками та випрямним блоком у зборі
Заводський номер
Г287-3701301
Кількість на модель
1
№
34
Назва деталі
Чашка
Заводський номер
131-3701005
Кількість на модель
1
№
35
Назва деталі
Спеціальний болт
Заводський номер
Г250Е-3701016
Кількість на модель
2
№
36
Назва деталі
Пружинна шайба
Заводський номер
М11-4108-11
Кількість на модель
2
№
37
Назва деталі
Кришка щіткотримача
Заводський номер
Г272-3701012А
Кількість на модель
1
№
39
Назва деталі
Щітка з пружиною в зборі
Заводський номер
Г272-3701030-01
Кількість на модель
1
№
40
Назва деталі
Прогулянка
Заводський номер
Г272-3701020-01
Кількість на модель
1
№
41
Назва деталі
Тримач для щітки
Заводський номер
Г272-3701011
Кількість на модель
1
№
42
Назва деталі
Ущільнювальна прокладка
Заводський номер
Г287-3701307
Кількість на модель
1
№
43
Назва деталі
Захисний чохол для внутрішнього чотириконтактного тримача
Заводський номер
5320-3724052
Кількість на модель
1
№
44
Назва деталі
Середній пучок проводів
Заводський номер
133ВЯ-3724010
Кількість на модель
1
№
45
Назва деталі
Болт для кріплення кронштейна
Заводський номер
201418-П8
Кількість на модель
3
№
46
Назва деталі
Диск 37.001.115-75T OST __NT__2__6
Заводський номер
252134-П2
Кількість на модель
1
№
47
Назва деталі
Диск
Заводський номер
252004-П8
Кількість на модель
1
№
48
Назва деталі
Кріплення для пучка проводів
Заводський номер
308705-П8
Кількість на модель
1
№
49
Назва деталі
Універсальне реле 111.3747
Заводський номер
130-3721225
Кількість на модель
1
№
50
Назва деталі
Диск
Заводський номер
252234-П2
Кількість на модель
3
№
51
Назва деталі
Регулятор напруги типу РР132 у зборі
Заводський номер
131-3702010-Б
Кількість на модель
1
№
52
Назва деталі
Прохідна втулка середнього пучка проводів
Заводський номер
130-3724058
Кількість на модель
1
№
53
Назва деталі
З'єднувальна колодка
Заводський номер
4 573 739 009
Кількість на модель
10
№
54
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Вал ротора | Г287-3701211 | 1 | 1 | |||||
| Тримач для щітки | Г272-3701010-01 | 1 | 1 | |||||
| Полюсний наконечник з боку приводу | Г287-3701212 | 1 | 1 | |||||
| Ротор (ліва половина) | Г287-3701213 | 1 | 1 | |||||
| Кришка з боку приводу | Г287-3701400 | 1 | 1 | |||||
| Контактне кільце | Г250-3701205 | 2 | 2 | |||||
| Захисне кільце | Г287-3701218 | 1 | 1 | |||||
| Одноконтактна колодка для зовнішніх штекерів | 4 573 739 001 | 2 | 2 | |||||
| Котушка збудження в зборі | Г287-3701220 | 1 | 1 | |||||
| Гайка М6х1 | 251261-П8 | 3 | 3 | |||||
| 1 | Гайка М16 | МХ-0235-01 | 1 | 1 | 1 | |||
| 2 | Конічна шайба | Г287-3701074 | 1 | 1 | 2 | |||
| 3 | Шків | Г288-3701051 | 1 | 1 | 3 | |||
| 4 | Вентилятор у зборі | Г287-3701055 | 1 | 1 | 4 | |||
| 5 | Втулка | Г287-3701054 | 1 | 1 | 5 | |||
| 6 | Сегментна шпонка | Х-4148 | 1 | 1 | 6 | |||
| 7 | Кришка з боку приводу з втулками у зборі | Г287-3701401 | 1 | 1 | 7 | |||
| 8 | Шарикоподшипник | 1180304-КС9 | 1 | 1 | 8 | |||
| 9 | Спеціальна шайба | Г287-3701405 | 1 | 1 | 9 | |||
| 10 | Опорна втулка | Г287-3701053 | 1 | 1 | 10 | |||
| 11 | Диск 5T.65G | Х-4001-01 | 4 | 4 | 11 | |||
| 12 | Гвинт для кріплення шайби | НО-0603-10 | 4 | 4 | 12 | |||
| 13 | Розрізне кільце | Г210-3701202 | 1 | 1 | 13 | |||
| 14 | Ротор у зборі | Г287-3701200 | 1 | 1 | 14 | |||
| 15 | Подшипник | 180603КС9 | 1 | 1 | 15 | |||
| 16 | Статор у зборі | Г287-3701100А | 1 | 1 | 16 | |||
| 17 | Випрямний блок | БПВ-7-100-02 | 1 | 1 | 17 | |||
| 18 | Контактний болт | НО-0801-10 | 1 | 1 | 18 | |||
| 19 | Ізоляційна втулка | Г287-3701319 | 1 | 1 | 19 | |||
| 20 | Диск | 1-МЮ-37 | 1 | 1 | 20 | |||
| 21 | Пружинна шайба | МХ-0246-01 | 2 | 2 | 21 | |||
| 22 | Гайка | 8Х-1537М | 2 | 2 | 22 | |||
| 23 | Кільце | Г287-3701305А | 1 | 1 | 23 | |||
| 24 | Гвинт стяжної стрічки | МХ-0139 | 3 | 3 | 24 | |||
| 25 | Сталева шайба | 8Х-1497А | 3 | 3 | 25 | |||
| 27 | Диск 6T.65G | Х-1482-01 | 3 | 3 | 27 | |||
| 28 | Гайка М6 | 8Х-1533М | 3 | 3 | 28 | |||
| 29 | Кришка підшипника | Г287-3701060 | 1 | 1 | 29 | |||
| 30 | Гвинт М5 | Х-4237-01 | 3 | 3 | 30 | |||
| 32 | Скоба | Г250А1-3701053 | 1 | 1 | 32 | |||
| 33 | Гвинт М6 | НО-0102 | 3 | 3 | 33 | |||
| 34 | Кришка з боку контактних кілець із втулками та випрямним блоком у зборі | Г287-3701301 | 1 | 1 | 34 | |||
| 35 | Чашка | 131-3701005 | 1 | 1 | 35 | |||
| 36 | Спеціальний болт | Г250Е-3701016 | 2 | 2 | 36 | |||
| 37 | Пружинна шайба | М11-4108-11 | 2 | 2 | 37 | |||
| 39 | Кришка щіткотримача | Г272-3701012А | 1 | 1 | 39 | |||
| 40 | Щітка з пружиною в зборі | Г272-3701030-01 | 1 | 1 | 40 | |||
| 41 | Прогулянка | Г272-3701020-01 | 1 | 1 | 41 | |||
| 42 | Тримач для щітки | Г272-3701011 | 1 | 1 | 42 | |||
| 43 | Ущільнювальна прокладка | Г287-3701307 | 1 | 1 | 43 | |||
| 44 | Захисний чохол для внутрішнього чотириконтактного тримача | 5320-3724052 | 1 | 1 | 44 | |||
| 45 | Середній пучок проводів | 133ВЯ-3724010 | 1 | 1 | 45 | |||
| 46 | Болт для кріплення кронштейна | 201418-П8 | 3 | 3 | 46 | |||
| 47 | Диск 37.001.115-75T OST __NT__2__6 | 252134-П2 | 1 | 1 | 47 | |||
| 48 | Диск | 252004-П8 | 1 | 1 | 48 | |||
| 49 | Кріплення для пучка проводів | 308705-П8 | 1 | 1 | 49 | |||
| 50 | Універсальне реле 111.3747 | 130-3721225 | 1 | 1 | 50 | |||
| 51 | Диск | 252234-П2 | 3 | 3 | 51 | |||
| 52 | Регулятор напруги типу РР132 у зборі | 131-3702010-Б | 1 | 1 | 52 | |||
| 53 | Прохідна втулка середнього пучка проводів | 130-3724058 | 1 | 1 | 53 | |||
| 54 | З'єднувальна колодка | 4 573 739 009 | 10 | 10 | 54 |
