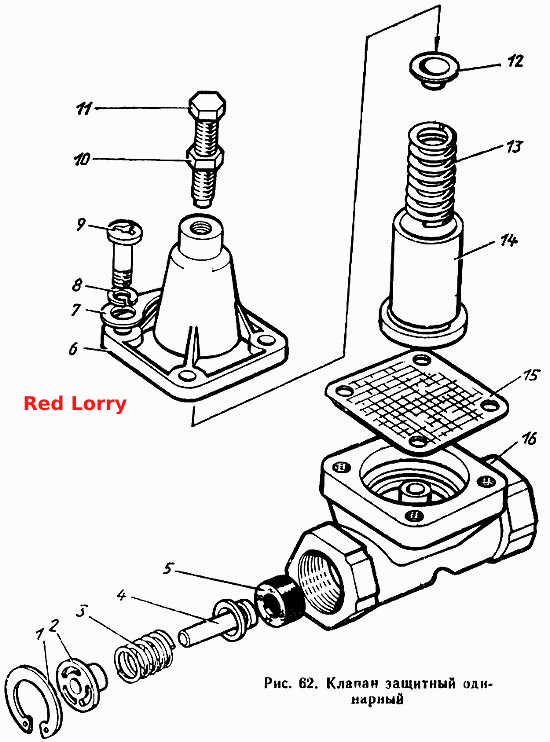

Одинарний захисний клапан
100%
Назва деталі
Одинарний захисний клапан у зборі
Заводський номер
100-3515010
Кількість на модель
1
№
Назва деталі
Комплект запчастин (клапан 100-3616010)
Заводський номер
100-3515009
Кількість на модель
№
Назва деталі
Опорне кільце
Заводський номер
307758-П2
Кількість на модель
1
№
1
Назва деталі
Втулка
Заводський номер
100-3515026
Кількість на модель
1
№
2
Назва деталі
Пружина
Заводський номер
1003515025
Кількість на модель
1
№
3
Назва деталі
Корпус клапана
Заводський номер
100-3515022
Кількість на модель
1
№
4
Назва деталі
Кільце клапана
Заводський номер
100-3515023
Кількість на модель
1
№
5
Назва деталі
Кришка
Заводський номер
100-3515040
Кількість на модель
1
№
6
Назва деталі
Табличка
Заводський номер
100-3515049
Кількість на модель
1
№
7
Назва деталі
Пружинна шайба
Заводський номер
305887-П2
Кількість на модель
4
№
8
Назва деталі
Гвинт
Заводський номер
302209-П29
Кількість на модель
4
№
9
Назва деталі
Гайка М8-6Н ОСТ __NT__2__37.001.124-93
Заводський номер
250510-П29
Кількість на модель
1
№
10
Назва деталі
Гвинт кришки
Заводський номер
302204-П29
Кількість на модель
1
№
11
Назва деталі
Тарілка пружини
Заводський номер
100-3515034
Кількість на модель
1
№
12
Назва деталі
Пружина
Заводський номер
100-3515032
Кількість на модель
1
№
13
Назва деталі
Поршень
Заводський номер
100-3515030
Кількість на модель
1
№
14
Назва деталі
Мембрана
Заводський номер
100-3515028-10
Кількість на модель
1
№
15
Назва деталі
Корпус
Заводський номер
100-3515020
Кількість на модель
1
№
16
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Одинарний захисний клапан у зборі | 100-3515010 | 1 | 1 | |||||
| Комплект запчастин (клапан 100-3616010) | 100-3515009 | |||||||
| 1 | Опорне кільце | 307758-П2 | 1 | 1 | 1 | |||
| 2 | Втулка | 100-3515026 | 1 | 1 | 2 | |||
| 3 | Пружина | 1003515025 | 1 | 1 | 3 | |||
| 4 | Корпус клапана | 100-3515022 | 1 | 1 | 4 | |||
| 5 | Кільце клапана | 100-3515023 | 1 | 1 | 5 | |||
| 6 | Кришка | 100-3515040 | 1 | 1 | 6 | |||
| 7 | Табличка | 100-3515049 | 1 | 1 | 7 | |||
| 8 | Пружинна шайба | 305887-П2 | 4 | 4 | 8 | |||
| 9 | Гвинт | 302209-П29 | 4 | 4 | 9 | |||
| 10 | Гайка М8-6Н ОСТ __NT__2__37.001.124-93 | 250510-П29 | 1 | 1 | 10 | |||
| 11 | Гвинт кришки | 302204-П29 | 1 | 1 | 11 | |||
| 12 | Тарілка пружини | 100-3515034 | 1 | 1 | 12 | |||
| 13 | Пружина | 100-3515032 | 1 | 1 | 13 | |||
| 14 | Поршень | 100-3515030 | 1 | 1 | 14 | |||
| 15 | Мембрана | 100-3515028-10 | 1 | 1 | 15 | |||
| 16 | Корпус | 100-3515020 | 1 | 1 | 16 |
