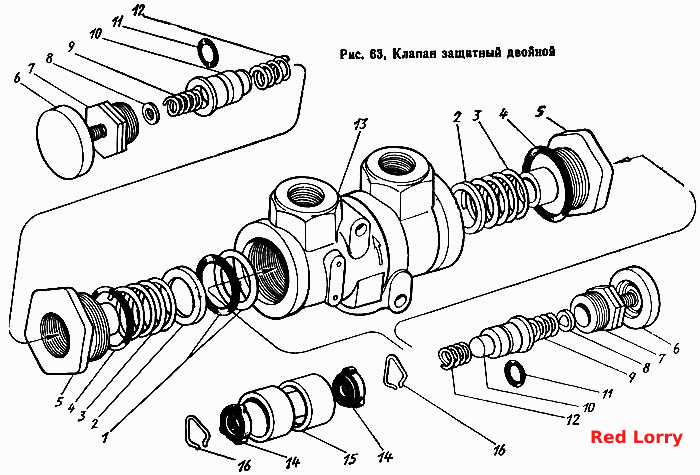

Подвійний захисний клапан
100%
Назва деталі
Клапан
Заводський номер
100-3515110
Кількість на модель
1
№
Назва деталі
Комплект запчастин (клапан 100-3615110)
Заводський номер
100-3515109
Кількість на модель
№
Назва деталі
Кільце
Заводський номер
100-3515121
Кількість на модель
2
№
1
Назва деталі
Регулювальна шайба
Заводський номер
100-3515127
Кількість на модель
2
№
2
Назва деталі
Пружина
Заводський номер
100-3515128
Кількість на модель
2
№
3
Назва деталі
Кільце
Заводський номер
100-3515130
Кількість на модель
2
№
4
Назва деталі
Кришка
Заводський номер
100-3515132
Кількість на модель
2
№
5
Назва деталі
Захисний ковпачок
Заводський номер
100-3515145-01
Кількість на модель
2
№
6
Назва деталі
Затор
Заводський номер
100-3515143
Кількість на модель
2
№
7
Назва деталі
Тарілка пружини
Заводський номер
100-3515140
Кількість на модель
2
№
8
Назва деталі
Пружина
Заводський номер
100-3515138
Кількість на модель
2
№
9
Назва деталі
Малий поршень
Заводський номер
100-3515136
Кількість на модель
2
№
10
Назва деталі
Кільце
Заводський номер
100-3515135
Кількість на модель
2
№
11
Назва деталі
Пружина
Заводський номер
100-3515125
Кількість на модель
2
№
12
Назва деталі
Корпус
Заводський номер
100-3515120
Кількість на модель
1
№
13
Назва деталі
Клапан у зборі
Заводський номер
100-3515123
Кількість на модель
2
№
14
Назва деталі
Великий поршень
Заводський номер
100-3515122
Кількість на модель
1
№
15
Назва деталі
Опорне кільце
Заводський номер
100-3515126
Кількість на модель
2
№
16
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Клапан | 100-3515110 | 1 | 1 | |||||
| Комплект запчастин (клапан 100-3615110) | 100-3515109 | |||||||
| 1 | Кільце | 100-3515121 | 2 | 2 | 1 | |||
| 2 | Регулювальна шайба | 100-3515127 | 2 | 2 | 2 | |||
| 3 | Пружина | 100-3515128 | 2 | 2 | 3 | |||
| 4 | Кільце | 100-3515130 | 2 | 2 | 4 | |||
| 5 | Кришка | 100-3515132 | 2 | 2 | 5 | |||
| 6 | Захисний ковпачок | 100-3515145-01 | 2 | 2 | 6 | |||
| 7 | Затор | 100-3515143 | 2 | 2 | 7 | |||
| 8 | Тарілка пружини | 100-3515140 | 2 | 2 | 8 | |||
| 9 | Пружина | 100-3515138 | 2 | 2 | 9 | |||
| 10 | Малий поршень | 100-3515136 | 2 | 2 | 10 | |||
| 11 | Кільце | 100-3515135 | 2 | 2 | 11 | |||
| 12 | Пружина | 100-3515125 | 2 | 2 | 12 | |||
| 13 | Корпус | 100-3515120 | 1 | 1 | 13 | |||
| 14 | Клапан у зборі | 100-3515123 | 2 | 2 | 14 | |||
| 15 | Великий поршень | 100-3515122 | 1 | 1 | 15 | |||
| 16 | Опорне кільце | 100-3515126 | 2 | 2 | 16 |
