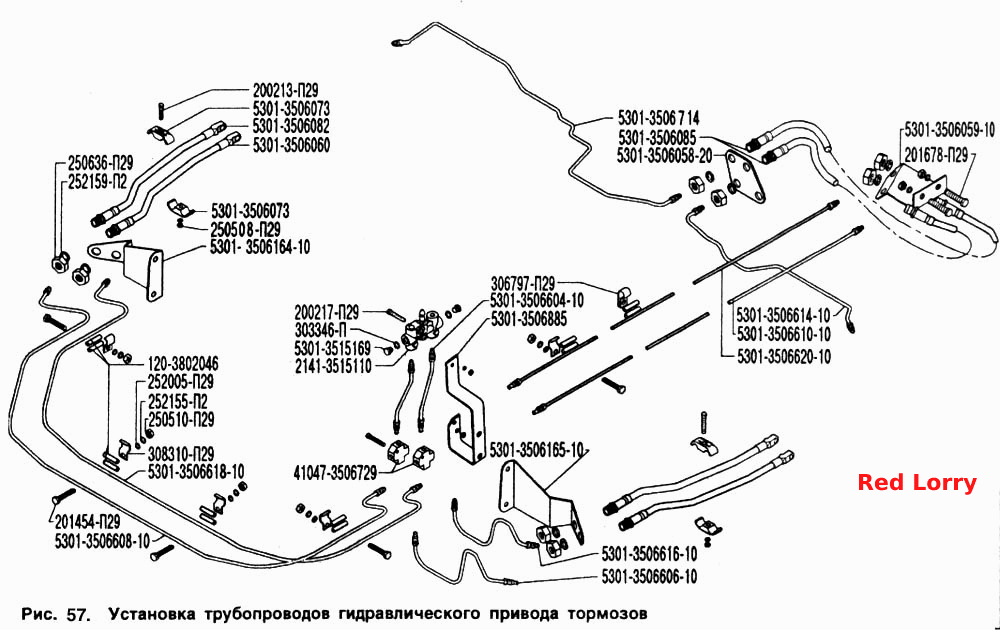

Монтаж трубопроводів гідравлічного приводу гальм
100%
Назва деталі
Болт M- x
Заводський номер
200213-П29
Кількість на модель
2
№
Назва деталі
Трубка від перехідника до правого шланга у зборі
Заводський номер
5301-3506618-10
Кількість на модель
1
№
Назва деталі
Шланг від перехідника до регулятора тиску в зборі
Заводський номер
5301-3506610-10
Кількість на модель
1
№
Назва деталі
Шланг від перехідника до регулятора тиску в зборі
Заводський номер
5301-3506620-10
Кількість на модель
1
№
Назва деталі
Трубка від перехідника до гальмівного шланга в зборі
Заводський номер
5301-3506616-10
Кількість на модель
1
№
Назва деталі
Трубка від сигнального клапана до перехідника у зборі
Заводський номер
5301-3506604-10
Кількість на модель
2
№
Назва деталі
Трубка від шланга до лівого колісного циліндра у зборі
Заводський номер
5301-3506614-10
Кількість на модель
1
№
Назва деталі
Трубка від шланга до правого колісного циліндра у зборі
Заводський номер
5301-3506714
Кількість на модель
1
№
Назва деталі
Хомут
Заводський номер
306797-П29
Кількість на модель
1
№
Назва деталі
Хомут кріплення гальмівних шлангів
Заводський номер
5301-3506073
Кількість на модель
4
№
Назва деталі
Диск 37.001.144-96 OST __NT__2__8
Заводський номер
252005-П29
Кількість на модель
14
№
Назва деталі
Ущільнювальна шайба
Заводський номер
303346-П
Кількість на модель
2
№
Назва деталі
Диск 37.001.115-75L OST __NT__2__6
Заводський номер
252154-П2
Кількість на модель
4
№
Назва деталі
Диск 37.001.115-75L OST __NT__2__8
Заводський номер
252155-П2
Кількість на модель
8
№
Назва деталі
Диск 37.001.115-75L OST __NT__2__12
Заводський номер
252157-П2
Кількість на модель
2
№
Назва деталі
Диск 16L
Заводський номер
252159-П2
Кількість на модель
8
№
Назва деталі
Шланг заднього гальма в зборі
Заводський номер
5301-3506085
Кількість на модель
2
№
Назва деталі
Шланг переднього гальма в зборі
Заводський номер
5301-3506082
Кількість на модель
2
№
Назва деталі
Трубка від перехідника до правого гальмівного шланга в зборі
Заводський номер
5301-3506608-10
Кількість на модель
1
№
Назва деталі
Трубка від перехідника до лівого гальмівного шланга в зборі
Заводський номер
5301-3506606-10
Кількість на модель
1
№
Назва деталі
Болт M6x45
Заводський номер
200217-П29
Кількість на модель
2
№
Назва деталі
Болт M8x1,25x16
Заводський номер
201454-П29
Кількість на модель
8
№
Назва деталі
гвинт
Заводський номер
201678-П29
Кількість на модель
4
№
Назва деталі
Гайка M
Заводський номер
250508-П29
Кількість на модель
4
№
Назва деталі
Гайка М8-6Н ОСТ __NT__2__37.001.124-93
Заводський номер
250510-П29
Кількість на модель
12
№
Назва деталі
Гайка
Заводський номер
250614-П29
Кількість на модель
2
№
Назва деталі
Гайка М16х1,5-6Н
Заводський номер
250636-П29
Кількість на модель
8
№
Назва деталі
Заглушка сигнального клапана
Заводський номер
5301-3515169
Кількість на модель
2
№
Назва деталі
Кронштейн
Заводський номер
5301-3506885
Кількість на модель
1
№
Назва деталі
Кронштейн задніх гальмівних шлангів
Заводський номер
5301-3506059-10
Кількість на модель
1
№
Назва деталі
Нижній кронштейн
Заводський номер
5301-3506058-20
Кількість на модель
1
№
Назва деталі
Кронштейн передніх шлангів (лівий)
Заводський номер
5301-3506165-10
Кількість на модель
1
№
Назва деталі
Кронштейн
Заводський номер
5301-3506164-10
Кількість на модель
1
№
Назва деталі
Перехідник
Заводський номер
41047-3506729
Кількість на модель
2
№
Назва деталі
Втулка
Заводський номер
120-3802046
Кількість на модель
16
№
Назва деталі
Сигнальний клапан у зборі
Заводський номер
2141-3515110
Кількість на модель
1
№
Назва деталі
Скоба
Заводський номер
308310-П29
Кількість на модель
8
№
Назва деталі
Нижній шланг переднього гальма в зборі
Заводський номер
5301-3506060
Кількість на модель
2
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Болт M- x | 200213-П29 | 2 | 2 | |||||
| Трубка від перехідника до правого шланга у зборі | 5301-3506618-10 | 1 | 1 | |||||
| Шланг від перехідника до регулятора тиску в зборі | 5301-3506610-10 | 1 | 1 | |||||
| Шланг від перехідника до регулятора тиску в зборі | 5301-3506620-10 | 1 | 1 | |||||
| Трубка від перехідника до гальмівного шланга в зборі | 5301-3506616-10 | 1 | 1 | |||||
| Трубка від сигнального клапана до перехідника у зборі | 5301-3506604-10 | 2 | 2 | |||||
| Трубка від шланга до лівого колісного циліндра у зборі | 5301-3506614-10 | 1 | 1 | |||||
| Трубка від шланга до правого колісного циліндра у зборі | 5301-3506714 | 1 | 1 | |||||
| Хомут | 306797-П29 | 1 | 1 | |||||
| Хомут кріплення гальмівних шлангів | 5301-3506073 | 4 | 4 | |||||
| Диск 37.001.144-96 OST __NT__2__8 | 252005-П29 | 14 | 14 | |||||
| Ущільнювальна шайба | 303346-П | 2 | 2 | |||||
| Диск 37.001.115-75L OST __NT__2__6 | 252154-П2 | 4 | 4 | |||||
| Диск 37.001.115-75L OST __NT__2__8 | 252155-П2 | 8 | 8 | |||||
| Диск 37.001.115-75L OST __NT__2__12 | 252157-П2 | 2 | 2 | |||||
| Диск 16L | 252159-П2 | 8 | 8 | |||||
| Шланг заднього гальма в зборі | 5301-3506085 | 2 | 2 | |||||
| Шланг переднього гальма в зборі | 5301-3506082 | 2 | 2 | |||||
| Трубка від перехідника до правого гальмівного шланга в зборі | 5301-3506608-10 | 1 | 1 | |||||
| Трубка від перехідника до лівого гальмівного шланга в зборі | 5301-3506606-10 | 1 | 1 | |||||
| Болт M6x45 | 200217-П29 | 2 | 2 | |||||
| Болт M8x1,25x16 | 201454-П29 | 8 | 8 | |||||
| гвинт | 201678-П29 | 4 | 4 | |||||
| Гайка M | 250508-П29 | 4 | 4 | |||||
| Гайка М8-6Н ОСТ __NT__2__37.001.124-93 | 250510-П29 | 12 | 12 | |||||
| Гайка | 250614-П29 | 2 | 2 | |||||
| Гайка М16х1,5-6Н | 250636-П29 | 8 | 8 | |||||
| Заглушка сигнального клапана | 5301-3515169 | 2 | 2 | |||||
| Кронштейн | 5301-3506885 | 1 | 1 | |||||
| Кронштейн задніх гальмівних шлангів | 5301-3506059-10 | 1 | 1 | |||||
| Нижній кронштейн | 5301-3506058-20 | 1 | 1 | |||||
| Кронштейн передніх шлангів (лівий) | 5301-3506165-10 | 1 | 1 | |||||
| Кронштейн | 5301-3506164-10 | 1 | 1 | |||||
| Перехідник | 41047-3506729 | 2 | 2 | |||||
| Втулка | 120-3802046 | 16 | 16 | |||||
| Сигнальний клапан у зборі | 2141-3515110 | 1 | 1 | |||||
| Скоба | 308310-П29 | 8 | 8 | |||||
| Нижній шланг переднього гальма в зборі | 5301-3506060 | 2 | 2 |
