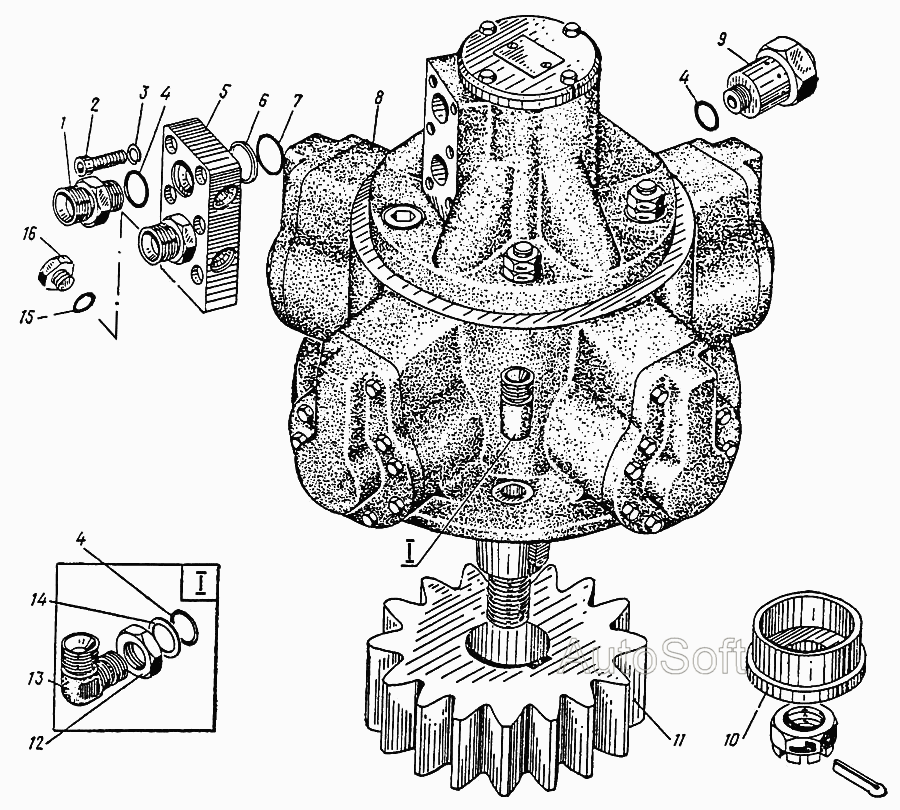

Гидромотор поворота-
100%
Название детали
Штуцер
Заводской номер
35.0300.005
Количество на модель
2
№
1
Название детали
Винт
Заводской номер
М10х35.66.45.019 ГОСТ 17475-80
Количество на модель
6
№
2
Название детали
Шайба
Заводской номер
10.65Г.019 ГОСТ 6402-70
Количество на модель
6
№
3
Название детали
КОЛЬЦО
Заводской номер
018-022-25-2-2 ГОСТ 9833-73
Количество на модель
4
№
4
Название детали
Тарелка
Заводской номер
35.0300.002
Количество на модель
1
№
5
Название детали
Втулка
Заводской номер
02.1500.018
Количество на модель
2
№
6
Название детали
КОЛЬЦО
Заводской номер
032-038-36-22 ГОСТ 9833-73
Количество на модель
2
№
7
Название детали
Гидромотор
Заводской номер
09.1500.000
Количество на модель
1
№
8
Название детали
Клапан
Заводской номер
09.1500.100
Количество на модель
1
№
9
Название детали
Стакан
Заводской номер
02.1500.050
Количество на модель
1
№
10
Название детали
Шестерня
Заводской номер
09.0700.002
Количество на модель
1
№
11
Название детали
Орех
Заводской номер
М20х1,5 ГОСТ 5929-70
Количество на модель
1
№
12
Название детали
Штуцер
Заводской номер
09.1500.002
Количество на модель
1
№
13
Название детали
Шайба
Заводской номер
02.1500.031
Количество на модель
1
№
14
Название детали
КОЛЬЦО
Заводской номер
012-016-25-2-2 ГОСТ 9833-73
Количество на модель
2
№
15
Название детали
Пробка
Заводской номер
10.0700.003
Количество на модель
2
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Штуцер | 35.0300.005 | 2 | 2 | 1 | |||
| 2 | Винт | М10х35.66.45.019 ГОСТ 17475-80 | 6 | 6 | 2 | |||
| 3 | Шайба | 10.65Г.019 ГОСТ 6402-70 | 6 | 6 | 3 | |||
| 4 | КОЛЬЦО | 018-022-25-2-2 ГОСТ 9833-73 | 4 | 4 | 4 | |||
| 5 | Тарелка | 35.0300.002 | 1 | 1 | 5 | |||
| 6 | Втулка | 02.1500.018 | 2 | 2 | 6 | |||
| 7 | КОЛЬЦО | 032-038-36-22 ГОСТ 9833-73 | 2 | 2 | 7 | |||
| 8 | Гидромотор | 09.1500.000 | 1 | 1 | 8 | |||
| 9 | Клапан | 09.1500.100 | 1 | 1 | 9 | |||
| 10 | Стакан | 02.1500.050 | 1 | 1 | 10 | |||
| 11 | Шестерня | 09.0700.002 | 1 | 1 | 11 | |||
| 12 | Орех | М20х1,5 ГОСТ 5929-70 | 1 | 1 | 12 | |||
| 13 | Штуцер | 09.1500.002 | 1 | 1 | 13 | |||
| 14 | Шайба | 02.1500.031 | 1 | 1 | 14 | |||
| 15 | КОЛЬЦО | 012-016-25-2-2 ГОСТ 9833-73 | 2 | 2 | 15 | |||
| 16 | Пробка | 10.0700.003 | 2 | 2 | 16 |
