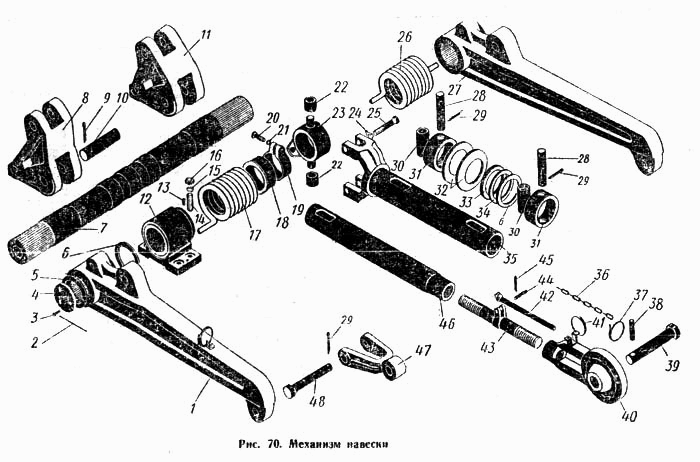

Механизм навески
100%
Название детали
Вал рычагов в сборе
Заводской номер
700.46.28.470
Количество на модель
1
№
Название детали
Головка передняя в сборе
Заводской номер
700.46.28.020
Количество на модель
1
№
Название детали
Механизм навески
Заводской номер
700.46.28.000
Количество на модель
1
№
Название детали
Тяга центральная в сборе
Заводской номер
700.46.28.010-1
Количество на модель
1
№
Название детали
Рычаг главный левый (в сборе со втулкой 7004628261)
Заводской номер
700.46.28.460-1
Количество на модель
1
№
1
Название детали
Проволока КО 1Х700 мм ГОСТ 792-67
Заводской номер
Проволока КО 1Х700 мм ГОСТ 792-67
Количество на модель
2
№
2
Название детали
Болт М12Х25-021 ГОСТ 7805-62 и 7808-62
Заводской номер
Болт М12Х25-021 ГОСТ 7805-62 и 7808-62
Количество на модель
6
№
3
Название детали
Заглушка
Заводской номер
700.46.28.043
Количество на модель
2
№
4
Название детали
Шайба
Заводской номер
700.46.28.016-4
Количество на модель
12
№
5
Название детали
Шайба
Заводской номер
700.46.28.016-2
Количество на модель
30
№
6
Название детали
Вал рычагов
Заводской номер
700.46.28.041-1
Количество на модель
1
№
7
Название детали
Рычаг левый
Заводской номер
700.46.28.047
Количество на модель
1
№
8
Название детали
Шплинт 6,3Х70-001 ГОСТ 397-66
Заводской номер
Шплинт 6,3Х70-001 ГОСТ 397-66
Количество на модель
6
№
9
Название детали
Ось главного рычага
Заводской номер
700.46.28.066
Количество на модель
2
№
10
Название детали
Рычаг правый
Заводской номер
700.46.28.046
Количество на модель
1
№
11
Название детали
Опора в сборе
Заводской номер
700.46.28.500
Количество на модель
2
№
12
Название детали
Штифт цилиндрический 12Пр2/2аХХ50 ГОСТ 3188-60
Заводской номер
Штифт цилиндрический 12Пр2/2аХХ50 ГОСТ 3
Количество на модель
6
№
13
Название детали
Шпилька БМ20Х1,5Х55 (25/42) 021 ГОСТ 11765-66
Заводской номер
Шпилька БМ20Х1,5Х55 (25/42) 021 ГОСТ 117
Количество на модель
8
№
14
Название детали
Шайба пружинная 20Н ГОСТ 6402-61
Заводской номер
Шайба пружинная 20Н ГОСТ 6402-61
Количество на модель
10
№
15
Название детали
Гайка М20Х1,5-011 ГОСТ 5927-62
Заводской номер
Гайка М20Х1,5-011 ГОСТ 5927-62
Количество на модель
14
№
16
Название детали
Пружина левая
Заводской номер
700.46.28.267
Количество на модель
1
№
17
Название детали
Втулка
Заводской номер
700.46.28.245
Количество на модель
2
№
18
Название детали
Хомут
Заводской номер
700.46.28.042
Количество на модель
2
№
19
Название детали
Болт М12Х50-021 ГОСТ 7811- 62
Заводской номер
Болт М12Х50-021 ГОСТ 7811-62
Количество на модель
2
№
20
Название детали
Шайба пружинная 12Н ГОСТ 6402-61
Заводской номер
Шайба пружинная 12Н ГОСТ 6402-61
Количество на модель
6
№
21
Название детали
Втулка
Заводской номер
700.46.28.038-1
Количество на модель
2
№
22
Название детали
Цапфа
Заводской номер
700.46.28.247-2
Количество на модель
1
№
23
Название детали
Шайба стопорная 21 ГОСТ 3693-52
Заводской номер
Шайба стопорная 21 ГОСТ 3693-52
Количество на модель
2
№
24
Название детали
Болт М20Х1,5Х100-101 ГОСТ 7808-62
Заводской номер
Болт М20Х1,5Х100-101 ГОСТ 7808-62
Количество на модель
2
№
25
Название детали
Пружина правая
Заводской номер
700.46.28.268
Количество на модель
1
№
26
Название детали
Рычаг главный правый в сборе
Заводской номер
700.46.28.450-1
Количество на модель
1
№
27
Название детали
Палец
Заводской номер
700.46.28.013
Количество на модель
2
№
28
Название детали
Шплинт 6,3Х45-001 ГОСТ 397-66
Заводской номер
Шплинт 6,3Х45-001 ГОСТ 397-66
Количество на модель
12
№
29
Название детали
Втулка
Заводской номер
700.46.28.022
Количество на модель
2
№
30
Название детали
Кольцо нажимное
Заводской номер
700.46.28.021
Количество на модель
2
№
31
Название детали
Пружина тарельчатая
Заводской номер
700.46.28.014
Количество на модель
26
№
32
Название детали
Шайба
Заводской номер
700.46.28.015
Количество на модель
1
№
33
Название детали
Шайба
Заводской номер
700.46.28.016-1
Количество на модель
13
№
34
Название детали
Вилка с трубой (с дет. 700.46.28.035)
Заводской номер
700.46.28.050
Количество на модель
1
№
35
Название детали
Цепь Т-1-А5 ГОСТ 7070-64
Заводской номер
700.46.23.031-01
Количество на модель
5
№
36
Название детали
Кольцо
Заводской номер
700.46.28.204-1
Количество на модель
3
№
37
Название детали
Чека
Заводской номер
700.46.28.203
Количество на модель
3
№
38
Название детали
Палец
Заводской номер
700.46.28.027-1
Количество на модель
1
№
39
Название детали
Шарнир задний в сборе
Заводской номер
700.46.28.040-2
Количество на модель
1
№
40
Название детали
Кольцо
Заводской номер
700.46.28.029
Количество на модель
11
№
41
Название детали
Рукоятка
Заводской номер
700.46.28.011
Количество на модель
3
№
42
Название детали
Винт стяжной в сборе
Заводской номер
700.46.28.030-1
Количество на модель
1
№
43
Название детали
Ось
Заводской номер
700.46.28.012
Количество на модель
3
№
44
Название детали
Шплинт 3,2Х20-001 ГОСТ 397- 66
Заводской номер
Шплинт 3,2Х20-001 ГОСТ 397-66
Количество на модель
6
№
45
Название детали
Труба
Заводской номер
700.46.28.018
Количество на модель
1
№
46
Название детали
Кронштейн
Заводской номер
700.46.28.223-2
Количество на модель
1
№
47
Название детали
Ось
Заводской номер
700.46.28.259
Количество на модель
1
№
48
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Вал рычагов в сборе | 700.46.28.470 | 1 | 1 | |||||
| Головка передняя в сборе | 700.46.28.020 | 1 | 1 | |||||
| Механизм навески | 700.46.28.000 | 1 | 1 | |||||
| Тяга центральная в сборе | 700.46.28.010-1 | 1 | 1 | |||||
| 1 | Рычаг главный левый (в сборе со втулкой 7004628261) | 700.46.28.460-1 | 1 | 1 | 1 | |||
| 2 | Проволока КО 1Х700 мм ГОСТ 792-67 | Проволока КО 1Х700 мм ГОСТ 792-67 | 2 | 2 | 2 | |||
| 3 | Болт М12Х25-021 ГОСТ 7805-62 и 7808-62 | Болт М12Х25-021 ГОСТ 7805-62 и 7808-62 | 6 | 6 | 3 | |||
| 4 | Заглушка | 700.46.28.043 | 2 | 2 | 4 | |||
| 5 | Шайба | 700.46.28.016-4 | 12 | 12 | 5 | |||
| 6 | Шайба | 700.46.28.016-2 | 30 | 30 | 6 | |||
| 7 | Вал рычагов | 700.46.28.041-1 | 1 | 1 | 7 | |||
| 8 | Рычаг левый | 700.46.28.047 | 1 | 1 | 8 | |||
| 9 | Шплинт 6,3Х70-001 ГОСТ 397-66 | Шплинт 6,3Х70-001 ГОСТ 397-66 | 6 | 6 | 9 | |||
| 10 | Ось главного рычага | 700.46.28.066 | 2 | 2 | 10 | |||
| 11 | Рычаг правый | 700.46.28.046 | 1 | 1 | 11 | |||
| 12 | Опора в сборе | 700.46.28.500 | 2 | 2 | 12 | |||
| 13 | Штифт цилиндрический 12Пр2/2аХХ50 ГОСТ 3188-60 | Штифт цилиндрический 12Пр2/2аХХ50 ГОСТ 3 | 6 | 6 | 13 | |||
| 14 | Шпилька БМ20Х1,5Х55 (25/42) 021 ГОСТ 11765-66 | Шпилька БМ20Х1,5Х55 (25/42) 021 ГОСТ 117 | 8 | 8 | 14 | |||
| 15 | Шайба пружинная 20Н ГОСТ 6402-61 | Шайба пружинная 20Н ГОСТ 6402-61 | 10 | 10 | 15 | |||
| 16 | Гайка М20Х1,5-011 ГОСТ 5927-62 | Гайка М20Х1,5-011 ГОСТ 5927-62 | 14 | 14 | 16 | |||
| 17 | Пружина левая | 700.46.28.267 | 1 | 1 | 17 | |||
| 18 | Втулка | 700.46.28.245 | 2 | 2 | 18 | |||
| 19 | Хомут | 700.46.28.042 | 2 | 2 | 19 | |||
| 20 | Болт М12Х50-021 ГОСТ 7811- 62 | Болт М12Х50-021 ГОСТ 7811-62 | 2 | 2 | 20 | |||
| 21 | Шайба пружинная 12Н ГОСТ 6402-61 | Шайба пружинная 12Н ГОСТ 6402-61 | 6 | 6 | 21 | |||
| 22 | Втулка | 700.46.28.038-1 | 2 | 2 | 22 | |||
| 23 | Цапфа | 700.46.28.247-2 | 1 | 1 | 23 | |||
| 24 | Шайба стопорная 21 ГОСТ 3693-52 | Шайба стопорная 21 ГОСТ 3693-52 | 2 | 2 | 24 | |||
| 25 | Болт М20Х1,5Х100-101 ГОСТ 7808-62 | Болт М20Х1,5Х100-101 ГОСТ 7808-62 | 2 | 2 | 25 | |||
| 26 | Пружина правая | 700.46.28.268 | 1 | 1 | 26 | |||
| 27 | Рычаг главный правый в сборе | 700.46.28.450-1 | 1 | 1 | 27 | |||
| 28 | Палец | 700.46.28.013 | 2 | 2 | 28 | |||
| 29 | Шплинт 6,3Х45-001 ГОСТ 397-66 | Шплинт 6,3Х45-001 ГОСТ 397-66 | 12 | 12 | 29 | |||
| 30 | Втулка | 700.46.28.022 | 2 | 2 | 30 | |||
| 31 | Кольцо нажимное | 700.46.28.021 | 2 | 2 | 31 | |||
| 32 | Пружина тарельчатая | 700.46.28.014 | 26 | 26 | 32 | |||
| 33 | Шайба | 700.46.28.015 | 1 | 1 | 33 | |||
| 34 | Шайба | 700.46.28.016-1 | 13 | 13 | 34 | |||
| 35 | Вилка с трубой (с дет. 700.46.28.035) | 700.46.28.050 | 1 | 1 | 35 | |||
| 36 | Цепь Т-1-А5 ГОСТ 7070-64 | 700.46.23.031-01 | 5 | 5 | 36 | |||
| 37 | Кольцо | 700.46.28.204-1 | 3 | 3 | 37 | |||
| 38 | Чека | 700.46.28.203 | 3 | 3 | 38 | |||
| 39 | Палец | 700.46.28.027-1 | 1 | 1 | 39 | |||
| 40 | Шарнир задний в сборе | 700.46.28.040-2 | 1 | 1 | 40 | |||
| 41 | Кольцо | 700.46.28.029 | 11 | 11 | 41 | |||
| 42 | Рукоятка | 700.46.28.011 | 3 | 3 | 42 | |||
| 43 | Винт стяжной в сборе | 700.46.28.030-1 | 1 | 1 | 43 | |||
| 44 | Ось | 700.46.28.012 | 3 | 3 | 44 | |||
| 45 | Шплинт 3,2Х20-001 ГОСТ 397- 66 | Шплинт 3,2Х20-001 ГОСТ 397-66 | 6 | 6 | 45 | |||
| 46 | Труба | 700.46.28.018 | 1 | 1 | 46 | |||
| 47 | Кронштейн | 700.46.28.223-2 | 1 | 1 | 47 | |||
| 48 | Ось | 700.46.28.259 | 1 | 1 | 48 |
